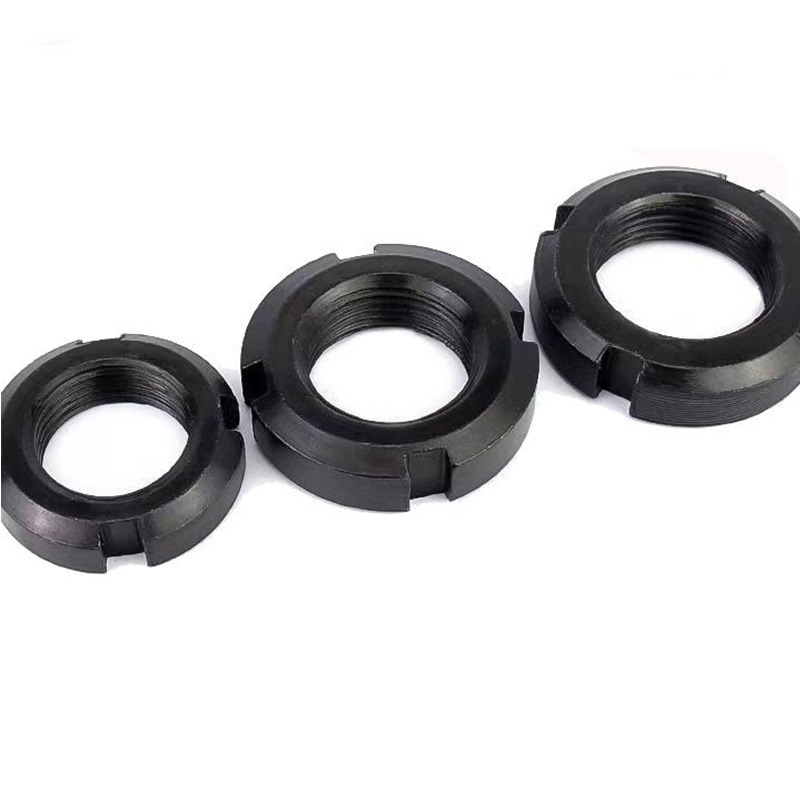

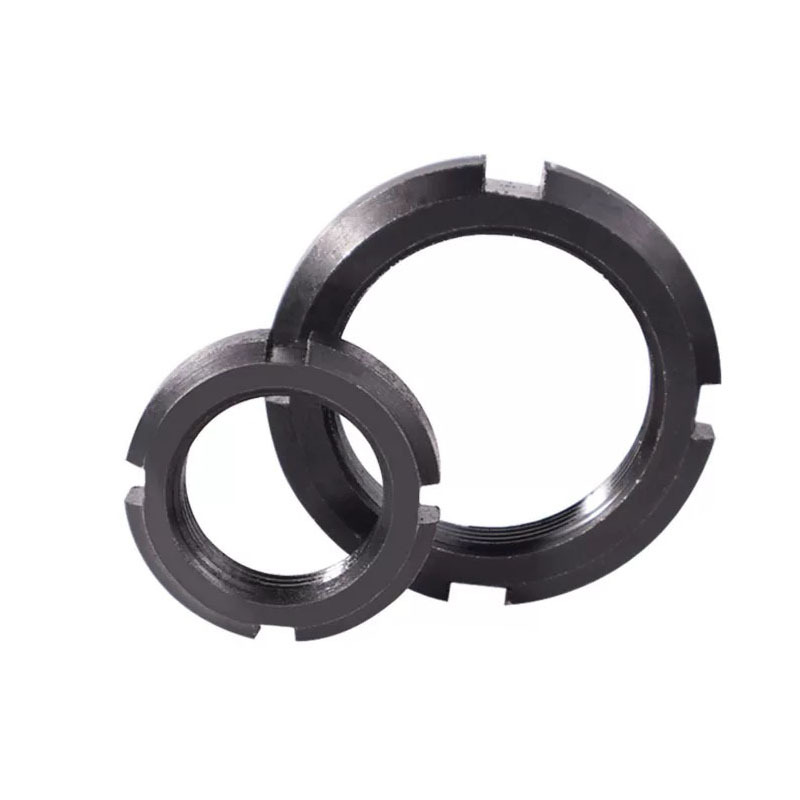

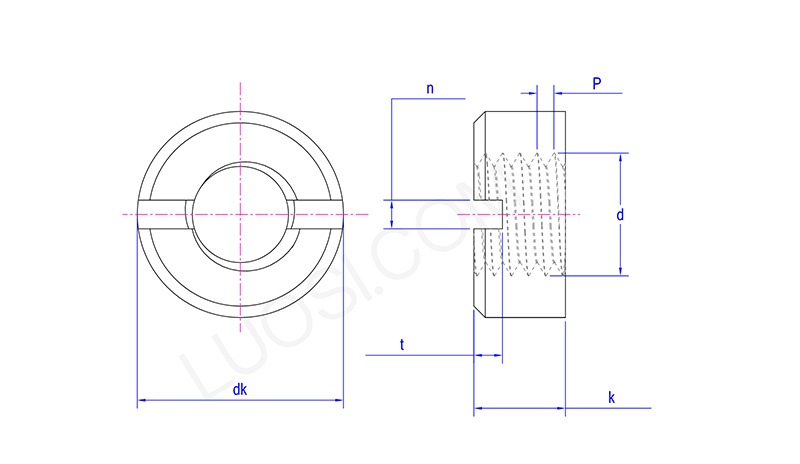

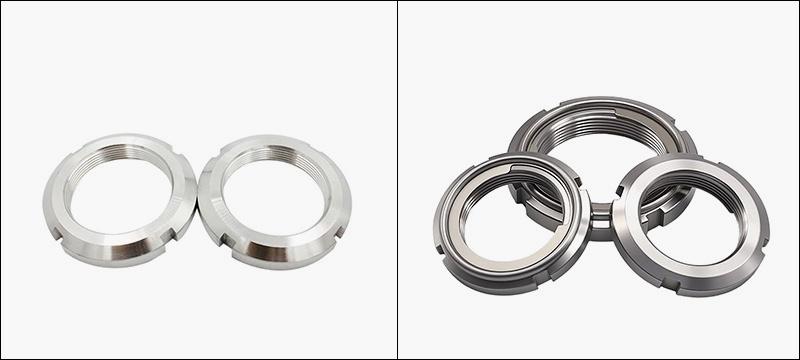

DIN 1804 ナット

インストールツール

DIN 1804 ナットは単純な構造ですが、ロック性能を確保するには正しく取り付けることが重要です。

（1）コアツール：フック型レンチ（必ず使用）、共通規格はDIN 1810です。

さまざまな形式があります。

1）ノーズ上げ固定タイプ：DIN 1810規格に準拠しており、最も広く使用されている標準オプションです。

2）ヒンジ・調整式：1つのツールで複数の仕様をカバーし、作業条件が変化する状況に適しています。

3）キットタイプ：8点セットなど、さまざまな仕様が揃っており、一元管理・利用が容易です。

（2）補助工具: トルクレンチ: ロック力を正確に制御するために、多くのフック型レンチはトルクレンチに接続できる四角いタングインターフェイスを備えて設計されています。 （3）緩み止め付属品：緩み止め効果を得るには、ナットと緩み止めワッシャーやネジロック剤などの緩み止め装置を併用する必要があります。

インストール手順

（1）設置前の準備

仕様の確認: DIN 1804 ナットのねじ仕様がシャフトのねじ仕様と一致していることを確認してください。

洗浄検査：シャフト、ナットネジ部、キーの合わせ面を徹底的に洗浄し、バリや傷がないか確認します。

耐荷重面の確認：取り付けの際、ナットの表面が細かく加工されている面を軸受またはワークの端面に向ける必要があります。

（2）初期締め

手挿入：あらかじめナットを軸端に合わせてから、手で2～3回転挿入します。

（3）ゆるみ止め装置

ゆるみ止めスキームに従ってロックワッシャーを取り付けるか (内側のタングがシャフトのキー溝と一致する必要があります)、またはネジロック接着剤を塗布します。

（4）本締め

フックレンチの突き出た先端をナットの溝に慎重に挿入します（M45x1.5仕様からはナットの溝が6本になり、より均等に力を加える必要があることに注意してください）

（5）ロックと確認

機械的ゆるみ止め (ロック リング) を使用する: ナットを締めた後、リングの外側のタングを曲げてナットのスロットに挿入し、機械的にロックします。

化学的ゆるみ止め剤（ねじロック接着剤）を使用する：ねじ山を洗浄した後、締め付ける前に塗布し、硬化するのを待ちます。

最終検査：トルクレンチを使用してトルクを再確認します。

インストール手順

（1）耐荷重面を混同しないでください。d3 の精密加工面が密着し、荒い面が工具の動作方向を向くようにしてください。

（2）トルク値は非常に重要です。トルクが高すぎるとねじ山を損傷したり、シャフトが変形したりする可能性があります。トルクが不十分であると、事前の締め付け力が不十分になり、DIN 1804 ナットが緩みやすくなります。

（3）工具の適切な使用：スロットを損傷しないように、ソケットレンチのサイズがナットの外径と正確に一致していることを確認してください。

（4）予圧力を考慮する必要があります。ベアリングの予圧に使用する場合、専門的な方法を使用して予圧力を正確に設定する必要があります。

（5）定期点検：装置の初期運転時や大規模な修理後は、ナットの緩み防止のため定期的にロック状態を確認する必要があります。
