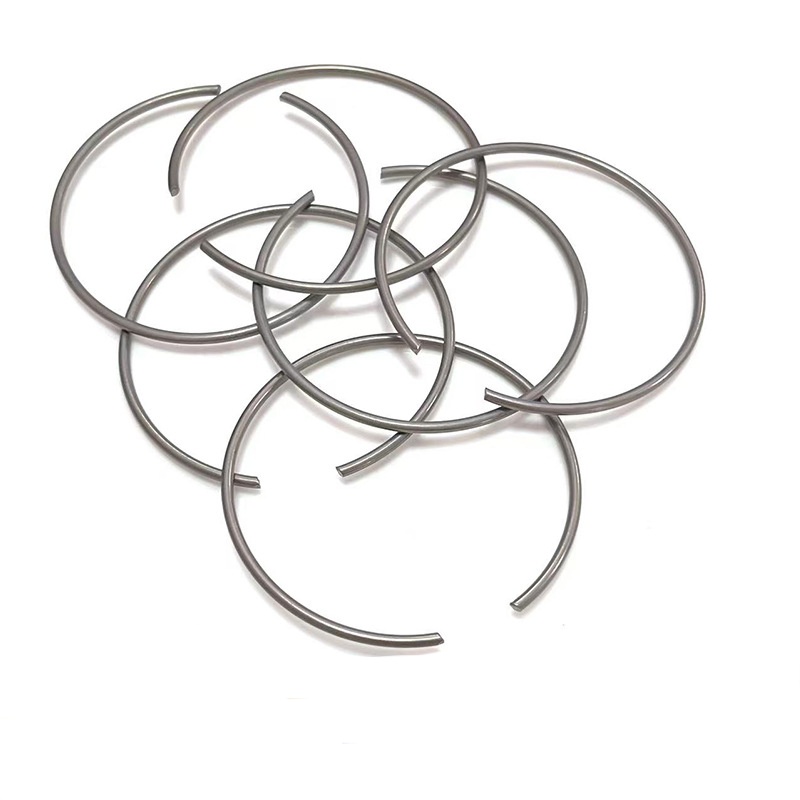

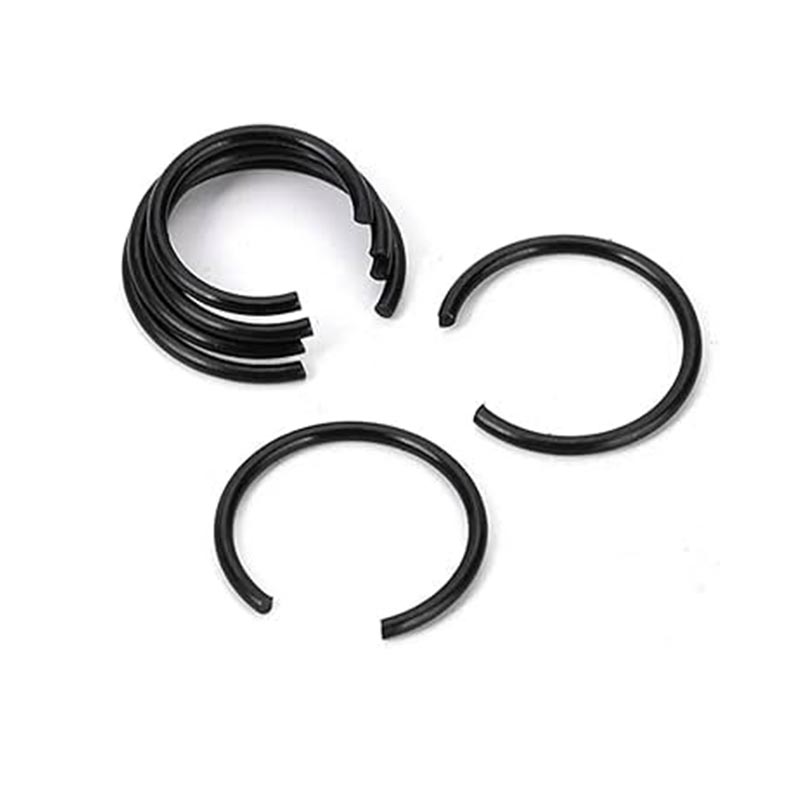

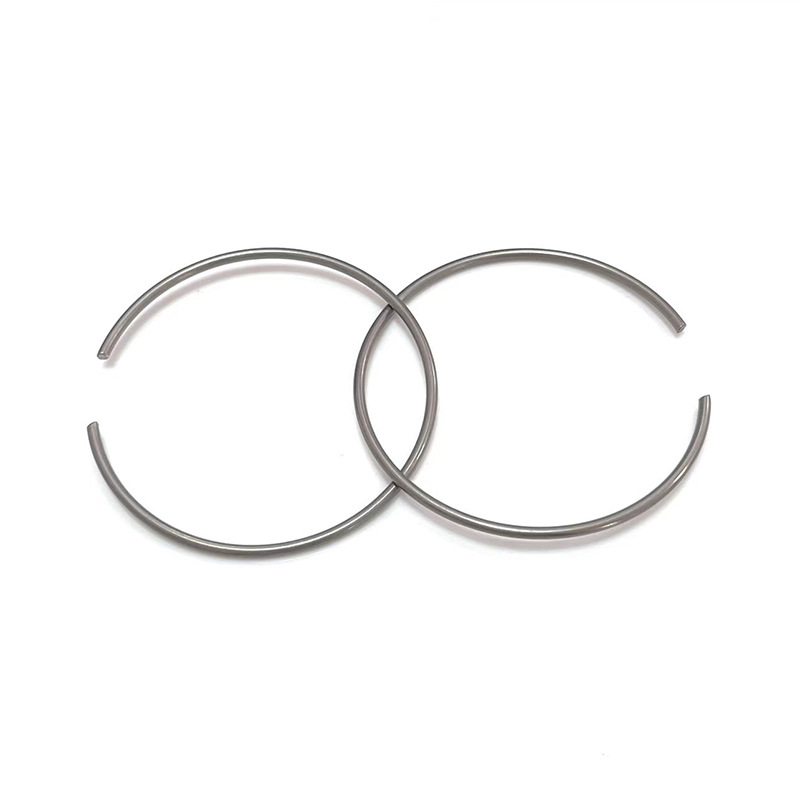

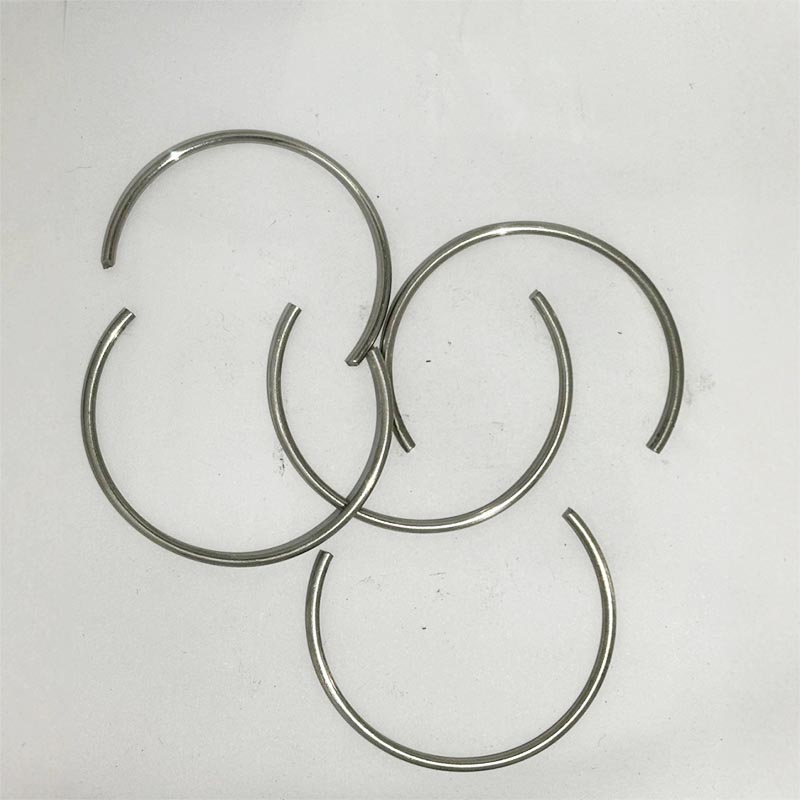

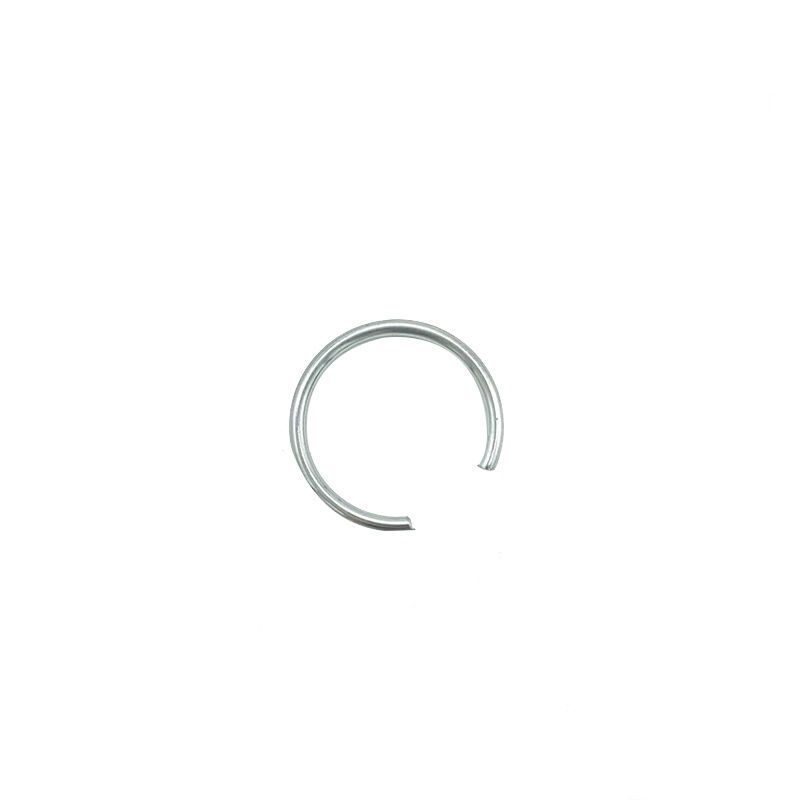

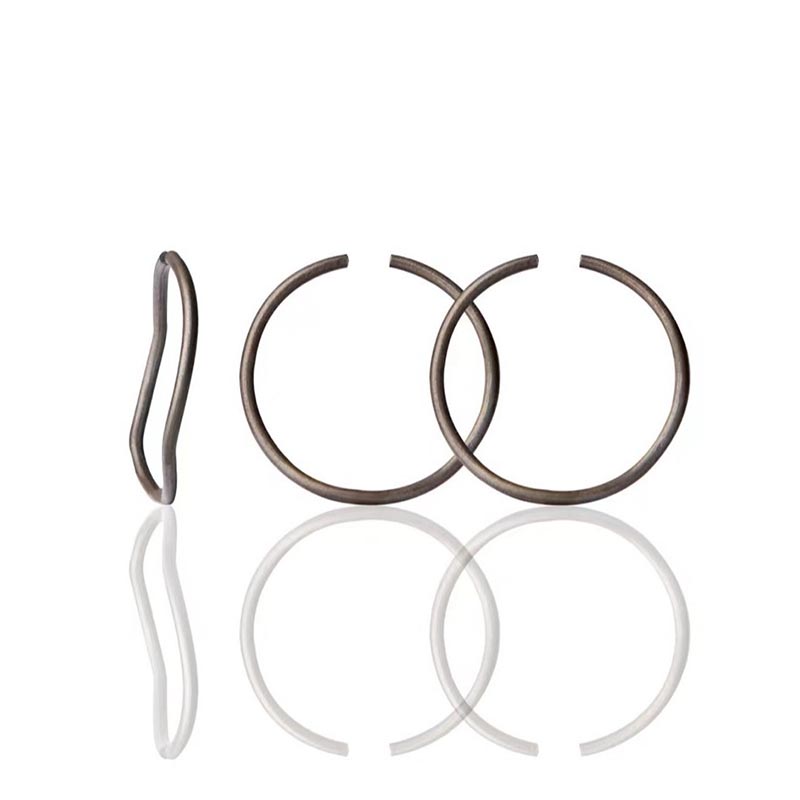

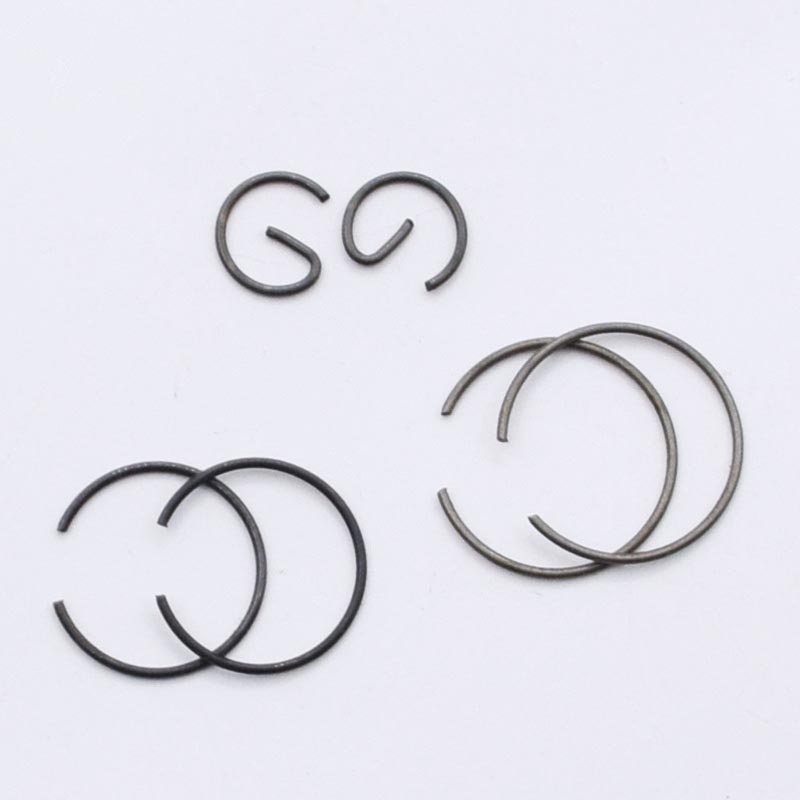

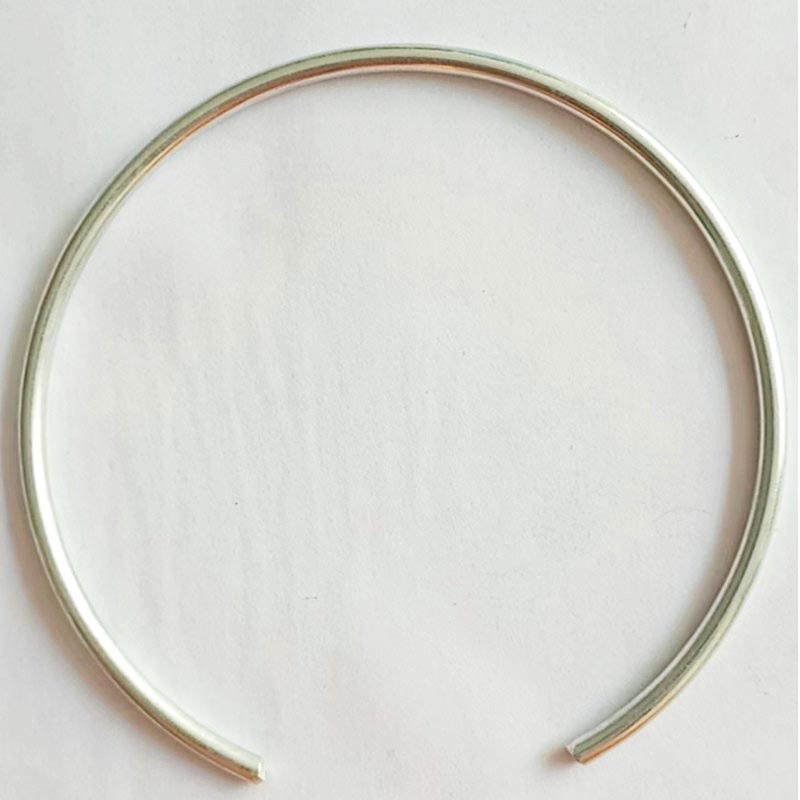

サークリップ丸線スナップリング

以下に、サークリップ丸線スナップリングの動作原理を紹介します。

1.構造基礎

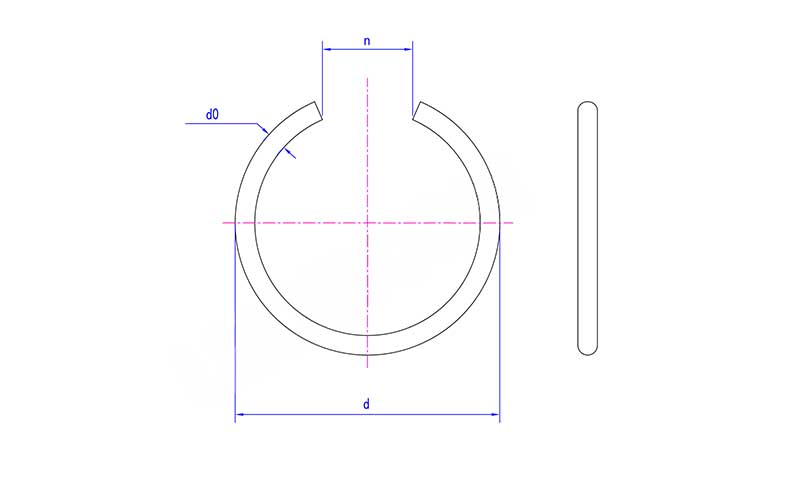

サークリップ丸線スナップリングは、丸断面ばね鋼線を開口部のある円環状に巻いて形成したものです。

自由状態では外径が対象の取付穴径より若干大きくなります。断面が円形のため、リング全体に鋭利なエッジがなく、取り付け時や使用時に穴の壁や相手部品を傷つけません。

2.インストール手順

圧縮する

ソケットジョープライヤーを使用して開口部の両端を掴み、力を加えてプライヤーを押し込みます。このとき、サークリップ丸線スナップリングは径方向に圧縮され、外径が小さくなり、取付穴径よりも小さな円形リングとなります。

穴に差し込みます

圧縮された状態で、止め輪全体を穴に挿入し、あらかじめ加工された円形溝の位置まで押し込みます。

リリース

ロッククランプを解除します。リテーナリングは外力の拘束を失い、蓄積された弾性位置エネルギーに依存して外側に拡張します。

自由状態の外径が穴径より大きいため、止め輪は溝の底にしっかりと嵌まり、穴から抜けなくなります。

位置決め完了

止め輪を溝に挿入すると、穴内には滑らかな環状の段面が形成されます。位置決めされる部品はこの段差に密着する必要があり、これにより穴内の特定の軸方向位置に制限され、外側にスライドできなくなります。

3.核となる動作原理の内訳

自由状態：外径＞穴径、穴に直接挿入不可

圧縮状態：外径＜穴径（弾性変形を利用）、ロックバネの力が加わり径が減少

スロットに挿入：圧縮状態を維持し、溝の位置まで送ります

解除後の作動状態：外径＞穴径（溝壁による制限）に戻り、弾性復元力がラジアル圧力に変換され、サークリップ丸線スナップリングが溝底に密着します。
