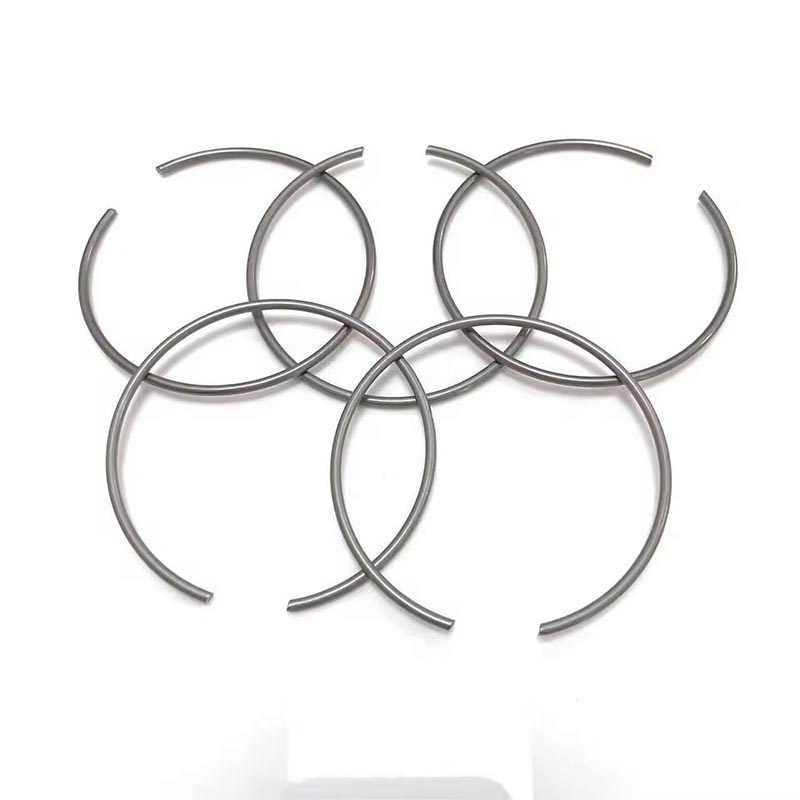

丸線Cクリップ 内側スナップリング

丸線Cクリップ内径止め輪の取り付け説明書をまとめました。これは、エンジニアリング技術者および現場のオペレーターによる参照を目的としています。

1.設置前検査

丸線 C クリップの内部スナップ リングは、穴の内側の事前に加工された円形の溝に取り付ける必要があります。溝のサイズは、クランプリングの軸方向支持力と耐用年数を直接決定します。

溝のエッジは面取りまたは丸みを帯びており、溝の深さ、幅、底隅の半径は規格に適合している必要があります。

2.正しいツールを選択します

内部サークリッププライヤーを使用する必要があります。

ジョーの直径はサークリップの穴と一致し、ジョーが緩すぎたり、きつすぎたりすることなくぴったりとフィットする必要があります。

3.詳細なインストール手順

 安全メガネを着用してください。

ペンチの先端をリングの 2 つの耳穴に奥まで押し込みます。滑り落ちないように、しっかりと固定されていることを確認してください。

 ハンドルを握ってリングの外径が穴より小さくなるまでリングを圧縮します。

 絞ったままにしておきます。リングを穴にスライドさせて溝まで下げます。リングが傾いたり外れたりしないように優しく行ってください。

クランプのハンドルをゆっくりと放すと、スナップ リングが溝内で自然に自然に開きます。

ロッキングプライヤーを取り外し、丸線 C クリップの内部スナップ リングの取り付け品質を検査します。

注意事項

1.必ず保護メガネを着用してください。

丸線Cクリップの内部スナップリングは、高速で数メートル飛び出す可能性があります。

2.曲がったクランプは使用しないでください。

クランプが歪んでいたり、開口部が大きすぎたり小さすぎたり、明らかなへこみがある場合は、廃棄して新しいものと交換する必要があります。

3.取り付け方向に注意してください

C 型クランプの中には、鋭いエッジと滑らかなエッジを備えたものがあります。鋭いエッジは軸方向のスラストがかかる方向を向き、滑らかなエッジは穴の底を向く必要があります。取り付け前に方向を確認してください。

4.取り付け前に溝をきれいにしてください

油、鉄粉、錆によりスナップリングが溝に完全に入ることが妨げられます。

5.開口部のサイズが溝の寸法と一致していることを確認します。

6.正しい種類のペンチを使用する

穴用の丸線 C クリップの内部スナップ リングは、穴止めリング プライヤーを使用して締める必要があります。他のツールを代わりに使用しないでください。
