丸線止め輪シャフト

Xiaoguo® 工場で製造された丸線スナップリングシャフトの丸みを帯びたエッジには、プレスのバリがなく、使用中に部品に傷が付くのを防ぎ、組み立てプロセス全体の安全性と信頼性を保証します。

お問い合わせを送信

製品説明

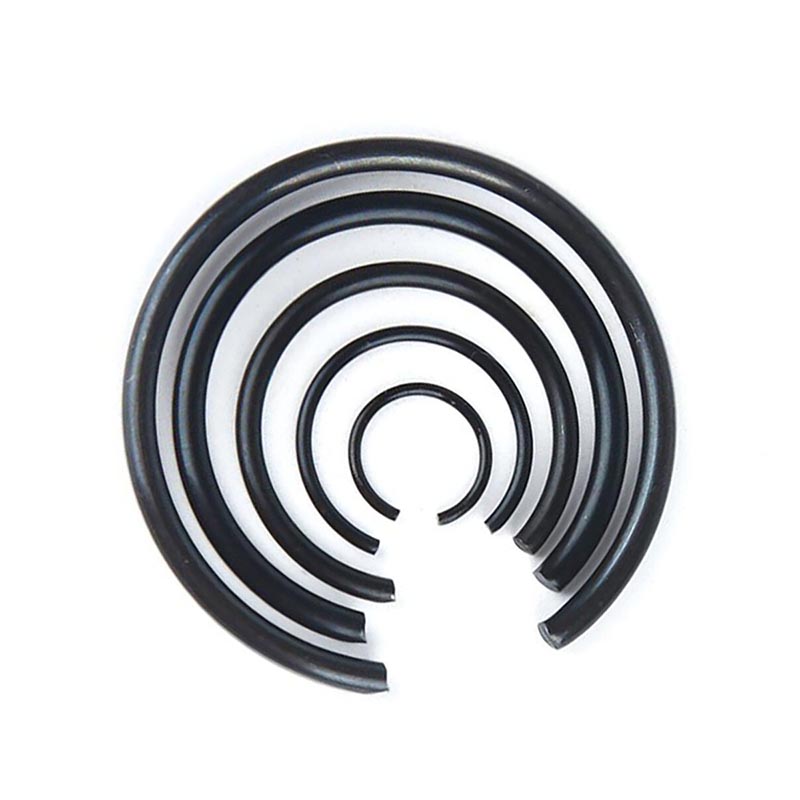

丸線スナップリングシャフトは、軸方向の位置決めファスナーの一種で、構造が簡単で、低コストで取り付けが簡単です。丸断面ばね鋼線を巻いて切断したもので、形状は開口部のあるC型リングです。自身の弾性を利用して、シャフトの半円溝に嵌合して「肩」を形成し、ベアリングやギアなどの部品を固定し、シャフト上の軸方向の動きを防ぎます。

コアの構造と設置原理

軸径よりも大きな外径をもつ丸線止め輪軸は、装着時は膨張して軸上部の半円溝に嵌まり、解放後は溝底まで完全に反発して固定します。

開口タイプ

これは 2 つのタイプに分かれています。1 つはツーリング穴付き (ロッキングプライヤーを使用して組み立ておよび分解できます)、もう 1 つは穴なし (取り付けを容易にするために、通常は端に特定のクランプ切断角度が残されています)。

断面形状

丸線の使用は、スタンピングによって形成される正方形/長方形セクションの止め輪とははっきりと対照的です。

製品の利点

丸線スナップリングシャフトの構造的特徴を考慮すると、次の主要な利点と特性が実証されます。

コストパフォーマンスが高い

丸線スナップリングシャフトは鋼線を原料としているため、端や角の無駄がほとんどありません。これにより、金型の高価なコストが回避され、経済的で効率的なオプションとなります。

簡単な取り付け

通常、取り付けと分解は標準のロッキングプライヤーを使用して完了できるため、組み立てとメンテナンスの効率が向上します。

コンパクトなスペース

コンパクトな設計で、シャフト上や穴内のスペースをとりません。そのため、スペースが限られた狭い場所に適しています。

耐荷重特性

処理できる推力は、通常、円形または長方形の断面タイプで得られる推力よりも小さくなります。したがって、軽負荷から中負荷に適しています。

材料の選択

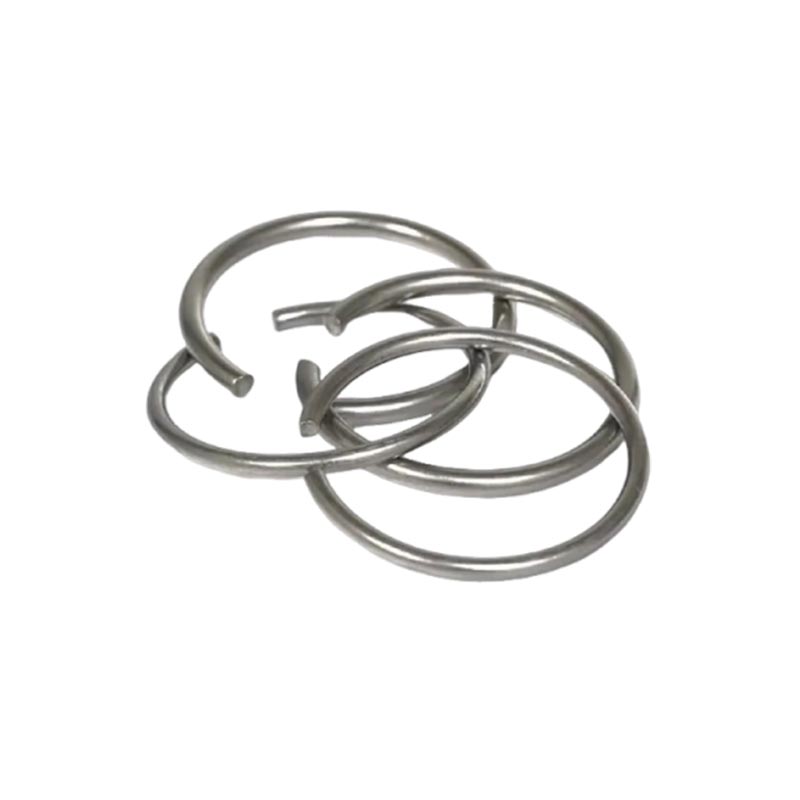

丸線スナップリングシャフトは通常、ばね鋼またはステンレス鋼で作られています。防錆効果を与えるために、黒染めやリン酸塩処理などの表面仕上げを選択することもできます。

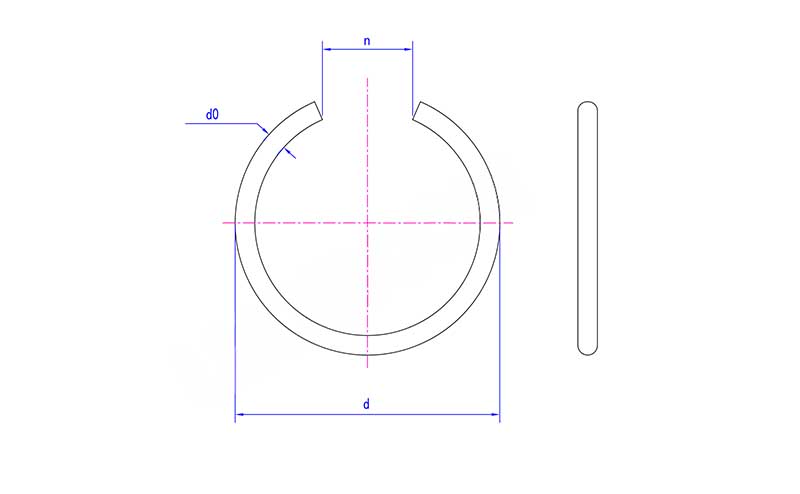

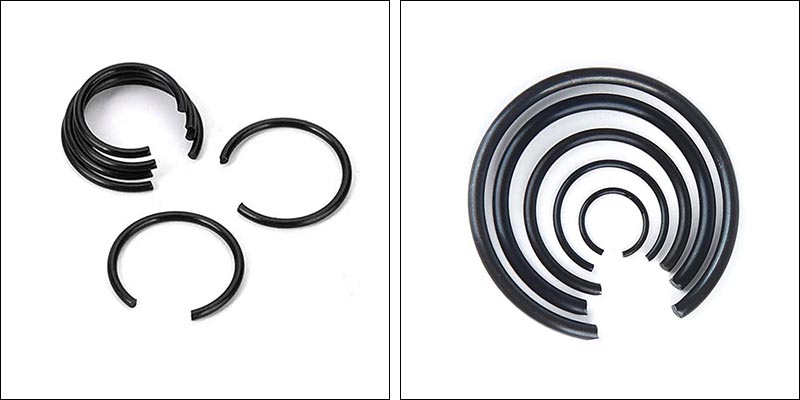

Round Wire Snap Rings Shafts

月	Φ26	Φ28	Φ30	Φ32	Φ35	Φ38	Φ40	Φ42	Φ45	Φ48	Φ50
dmax	29.02	31.12	33.12	35.62	39	42	44	46	49	52.2	54.2
d分	28.5	30.5	32.5	35	38	41	43	45	48	51	53
d0	2	2	2	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
n	10	10	10	12	12	12	12	16	16	16	16
