ダブルスタッドクラス2

ダブルスタッドクラス 2 は、信頼性の高い中強度の接続を必要とするプロジェクト向けに特別に設計されています。これらは特定の品質および性能基準を満たしており、一般的な機械、家具の組み立て、または軽建築に適しています。 Xiaoguo® Companyはあなたのために幅広い製品を用意しています。

お問い合わせを送信

製品説明

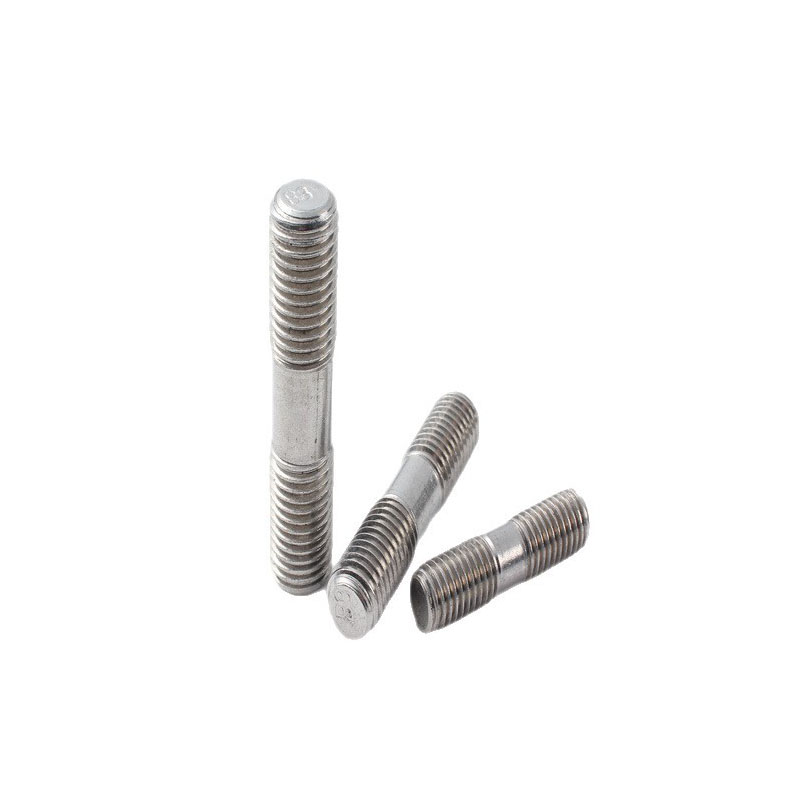

ダブルスタッドクラス 2 が一般的なコネクタです。両端にネジ山があり、中央に滑らかな部分がある金属棒です。炭素鋼とステンレス鋼が用意されており、さまざまな作業環境に対応できます。いつでも無料サンプルをご請求いただけます。

Double Studs Class 2

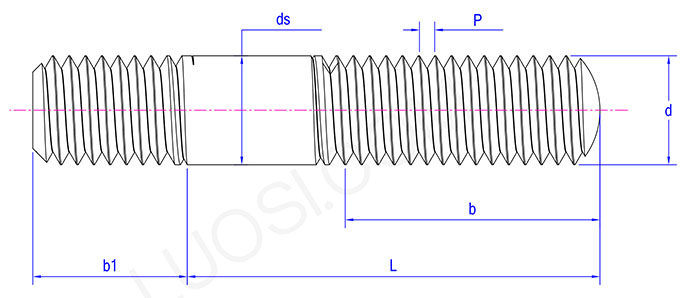

製品パラメータ

月	M4	M5	M6	M8	M10	M12	M14	M16	M18	M20
P	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5
ds マックス	4	5	6	8	10	12	14	16	18	20
DS分	3.82	4.82	5.82	7.78	9.78	11.73	13.73	15.73	17.73	19.6
b分	14	16	18	22	26	30	34	38	42	46
b最大	15.4	17.6	20	24.5	29	33.5	38	42	47	51
b1分	6	7	8	11	15	18	21	24	27	30
b1最大	6.75	7.9	8.9	12.1	16.1	19.1	22.3	25.3	28.3	31.6

製品の特徴

機械製造業ではダブルスタッドクラス2は欠かせません。電動工具やミシンなどの小型機械機器や、工作機械やクレーンなどの大型産業機器を組み立て、さまざまな部品を固定するために必要です。機器の安定した動作を保証します。

ダブルスタッドによりクランプ力が向上します。ジョイントに均一な圧力が本当に必要な場合は、それを提供できます。ねじ部のはめあいが強化され、締め付け時のばらつきが少なくなります。緩めのフィットと比較して、より予測可能で一貫したクランプ力を実現できます。これはガスケットや精密部品にとって非常に重要です。

ダブルスタッド2種は断面が滑らかで強度が高いです。シームレスな中央部が重要な役割を果たしています。 2 つのナット間のクランプ力を明確に伝達する、頑丈で均一なセクションを提供します。ねじ山は直接的なクランプ荷重の影響を受けないため、強度が向上します。

ダブルスタッドクラス2が標準仕様です。ねじのサイズ、ピッチはすべてJIS B1173-1995規格に基づいて製作されています。さまざまなプロジェクトで、一致するナットやその他のコネクタを簡単に見つけることができるため、互換性の問題を心配する必要はありません。規定のトルクで締め付ければ、変形や破損が起こりにくく、安定した接続状態を長期間維持できます。
