六角フランジウエルドナット

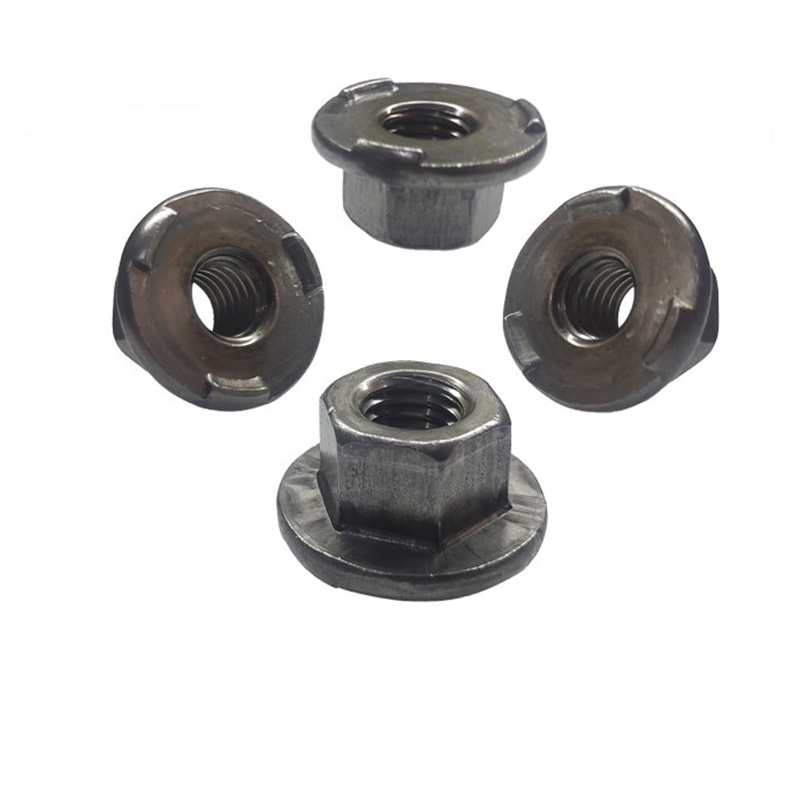

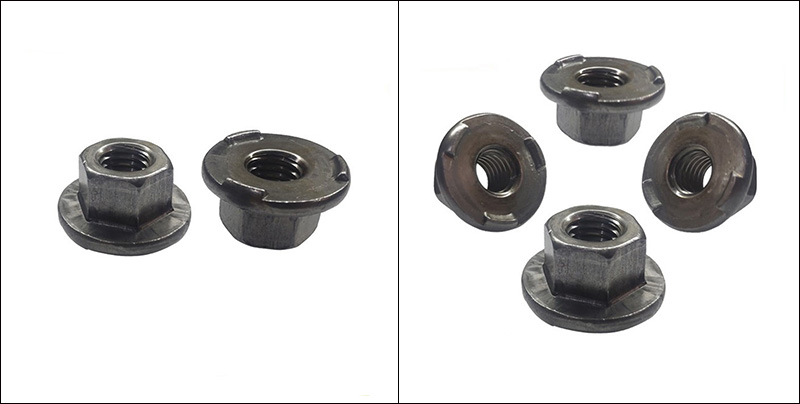

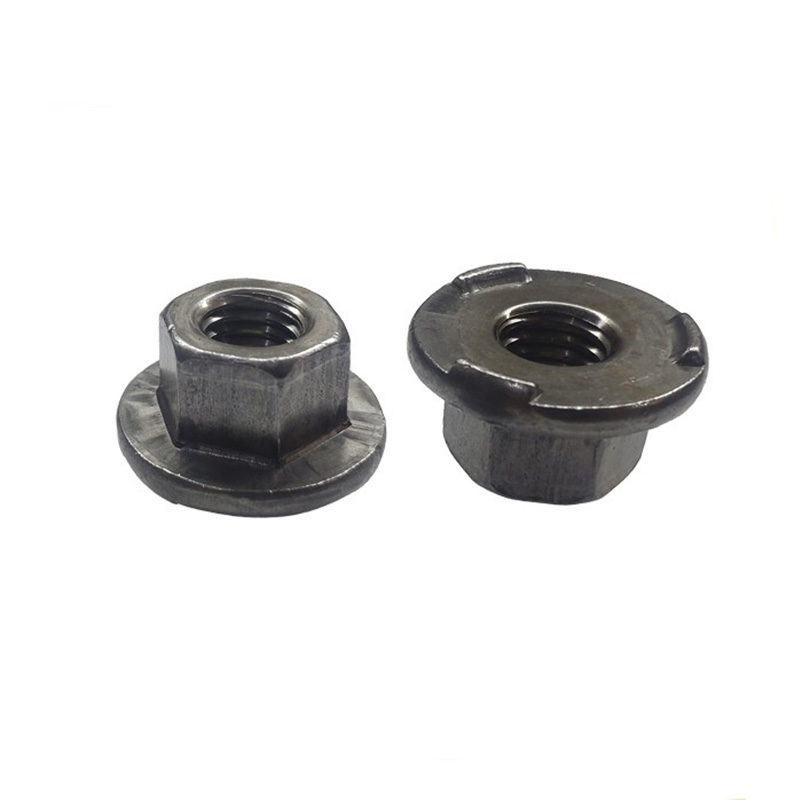

六角フランジ ウェルド ナットは、下部に円形のフランジ、上部に六角形の形状を備えた特殊な締結具です。フランジの下面には通常 3 つの溶接突起 (ボスと呼ばれます) があります。このナットは、突起部を溶かした後、金属板に抵抗溶接（ボス溶接）により強固に溶接され、永久的なねじ結合が得られます。

通常の溶接ナットと比較して、六角フランジ溶接ナットにはフランジ面が組み込まれており、平ワッシャーの代わりに圧力を分散し、薄板部品の潰れを防ぎます。同時に、六角頭のデザインにより、ボルトの組み立てに標準的なレンチやソケットを使用するのが便利です。この製品は、自動車の車体、家電製品のシェル、電気キャビネット、機械装置などの薄板金属構造のねじ接続シナリオで広く使用されています。

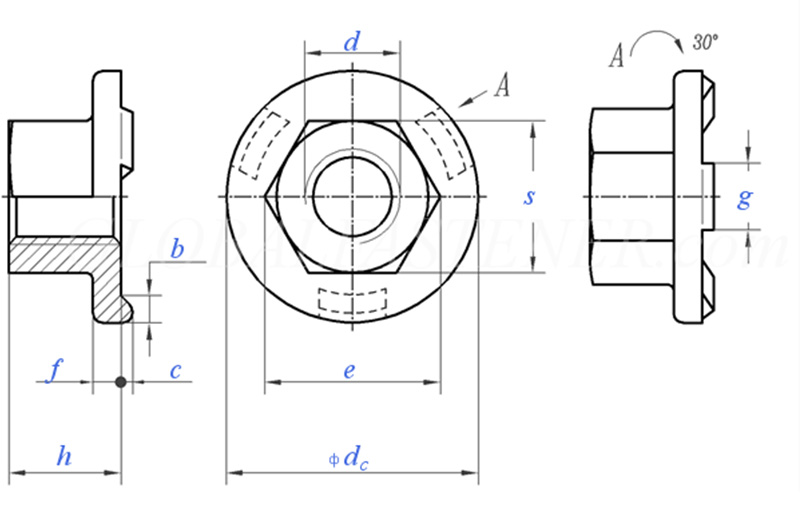

主要な構造的特徴

六角フランジ溶接ナットの構造設計は、「信頼性の高い溶接、正確な位置決め、便利な組み立て」という 3 つの主要な目標を中心に設計されています。主要な構造的特徴は次のように要約できます。

（1）六角頭

形状：正六角形。対辺の寸法はISO/DIN規格の公差に準拠しています。

機能：特別な工具を必要とせず、両口スパナやソケットを使用して簡単に締め付けることができます。

メリット：一般的な六角ナットと互換性があり、現場での組立・メンテナンスが容易です。

（2）フランジベース

形状：フランジ面拡大

機能：ワークとの接触面積を増やし、圧力を分散し、薄板材の変形を防ぎます。

平ワッシャーを交換すると、部品点数と組立工数が削減されます。

利点: 接続の信頼性が向上し、全体的なコストが削減されます。

（3）溶接突起

これは、六角フランジ ウェルド ナットを通常のフランジ ナットと区別する最も重要な特徴です。

（4）めねじ

標準：メートル並目ねじ、細目ねじ、UNC/UNFなど

精度: 通常 6H、他の製品との良好な互換性を保証します。

機能: 軸方向の張力、トルク、振動負荷に耐えられる、取り外し可能なねじ接続を提供します。

利点: 糸強度が高い。
