M8 スクエア ウェルド ナットは、DIN 928:2013-12 規格に厳密に従って製造されています。この規格は、M4 ~ M16 の範囲の並目ねじと 8 mm ~ 16 mm の範囲の細ねじを備えた角溶接ナットの寸法と技術要件を指定します。商品のグレードはAグレードです。
| パラメータ | 値(mm) | 許容範囲 |
| ねじ仕様 | M8×1.25 | - |
| エッジ幅 (s / sw) | 14mm | ±0.3 |
| 対角線幅(e) | 18mm | ±0.6 |
| 総厚さ(m1/h) | 6.5mm | ±0.3 |
| ヘッド径(dk) | 12.8mm | - |
| 突出点の高さ | 1.0mm | ±0.1 |
| 凹先角 | 45° | ±5° |

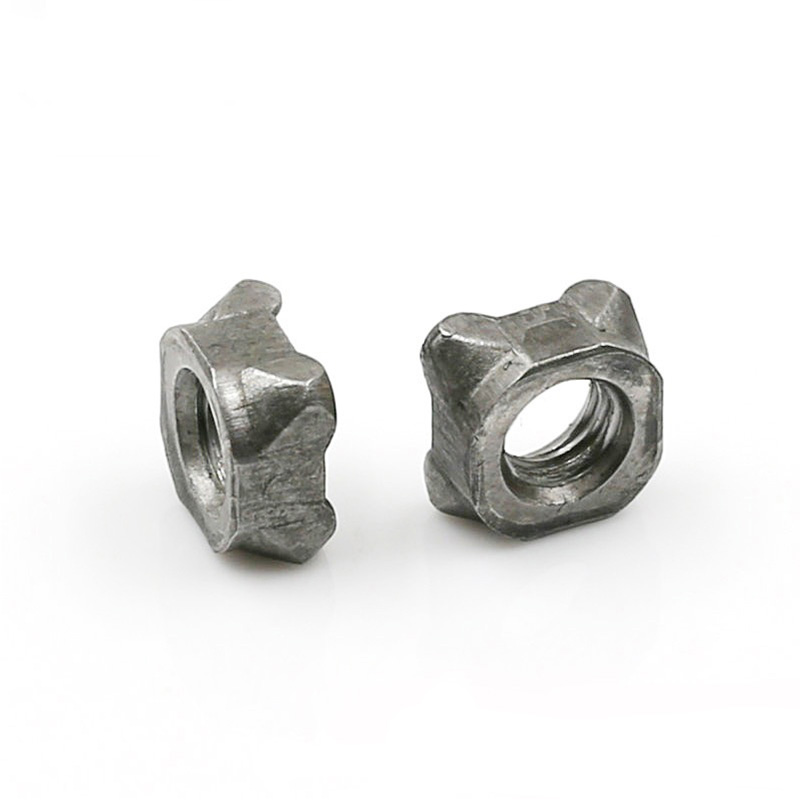

M8角ウエルドナットは、位置決めピンの有無によりピンレスタイプとピン付きタイプの2種類に分かれます。

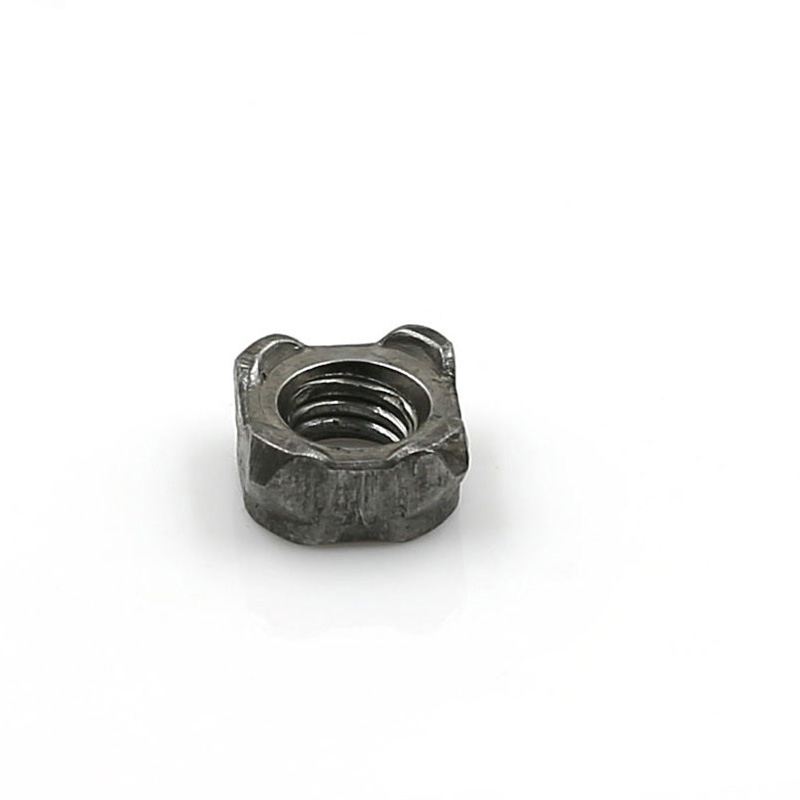

(1)非操縦者
説明:
形状は正方形で、対辺の幅は14mmです。底面にはガイドピンがなく、半球状の溶接突起が4隅に均等に配置されています。底面はフラットで仕様はM8×1.25、精度は6Hです。
動作原理:
溶接時の位置決めは、下部電極の位置決めピンまたはワークの角穴によって行われます。抵抗溶接中に 4 つの突起が同時に溶け、均一な溶接芯が形成されます。
該当するシナリオ:
ワークの角穴にすでにM8角ウエルドナットがある場合、または位置決めが確実な場合、
手動溶接または半自動溶接技術を採用できます。
これは、位置決め精度の要件が低い、コスト重視のアプリケーションに適しています。

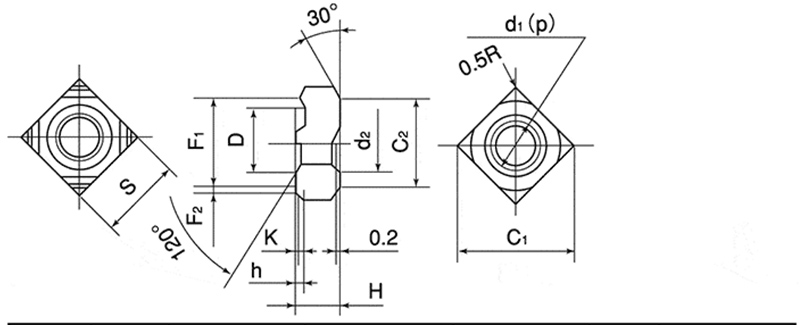

| d | p | S | H | h | K | D | |||||||
| 呼び径 | ピッチ | 基本寸法 | 許容範囲 | 基本寸法 | 許容範囲 | 基本寸法 | 許容範囲 | 基本寸法(おおよそ) | 基本寸法 | 許容範囲 | |||
| M4 | 0.7 | 9.0 | 0~0.2 | 3.2 | ±0.15 | 0.8 | 0~0.2 | 0.2 | 7.0 | 一0.1~0.3 | |||
| M5 | 0.8 | 10.0 | 4.0 | 0.8 | 0.2 | 7.0 | |||||||
| M6 | 1.0 | 11.0 | 5.0 | 0.8 | 0.2 | 9.0 | |||||||
| M8 | 1.25 | 13.0 | 6.0 | ±0.2 | 0.8 | 0.2 | 11.0 | ||||||

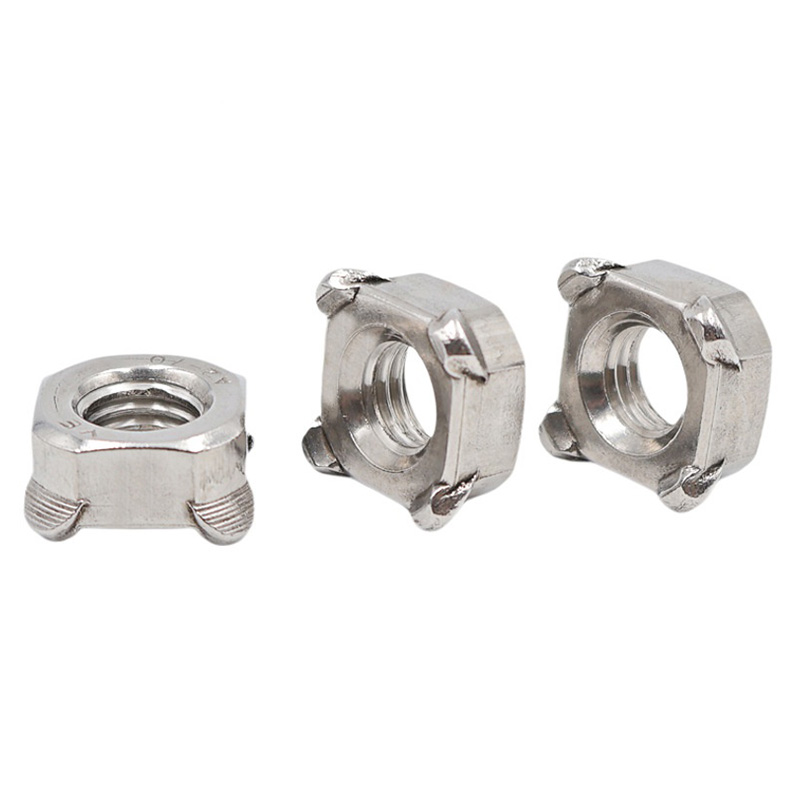

(2)操縦あり
説明:
形状は正方形で、対辺の幅は通常14mmのままです。底面には中央のガイドピンとともに四隅の突起が存在します。ガイド ピンの直径は通常 9.6 mm または 11.6 mm です (顧客の要件によって異なります)。ガイドピンの高さは基材の厚みに合わせて1.5mm、2.0mm、2.5mmからお選びいただけます。ネジはM8×1.25、精度6Hです。
動作原理:
ワークにあらかじめ開けられた位置決め穴にガイドピンを挿入することで、正確な位置決めを実現し、溶接時のM8角ウェルドナットのズレを防ぎます。同時に、ガイドピンは溶接飛沫がねじ穴に侵入するのをある程度効果的に阻止します。
該当するシナリオ:
自動ロボット溶接ライン (高度な位置決め要件を伴う)
ワークに角穴がなく、丸穴のみで位置決めする場合
溶接スラグによるねじ山詰まりを防止する必要がある用途
