角突起ウェルドナット

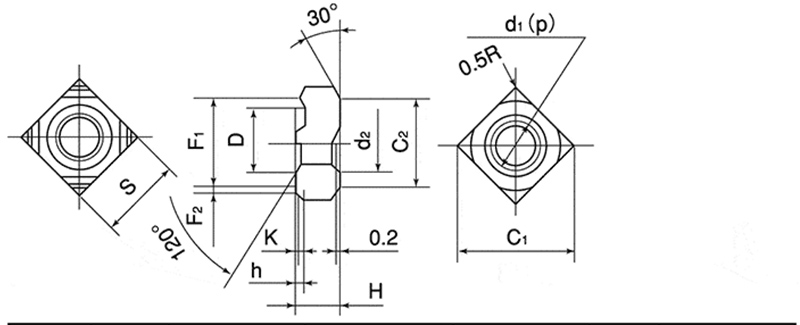

構造的特徴

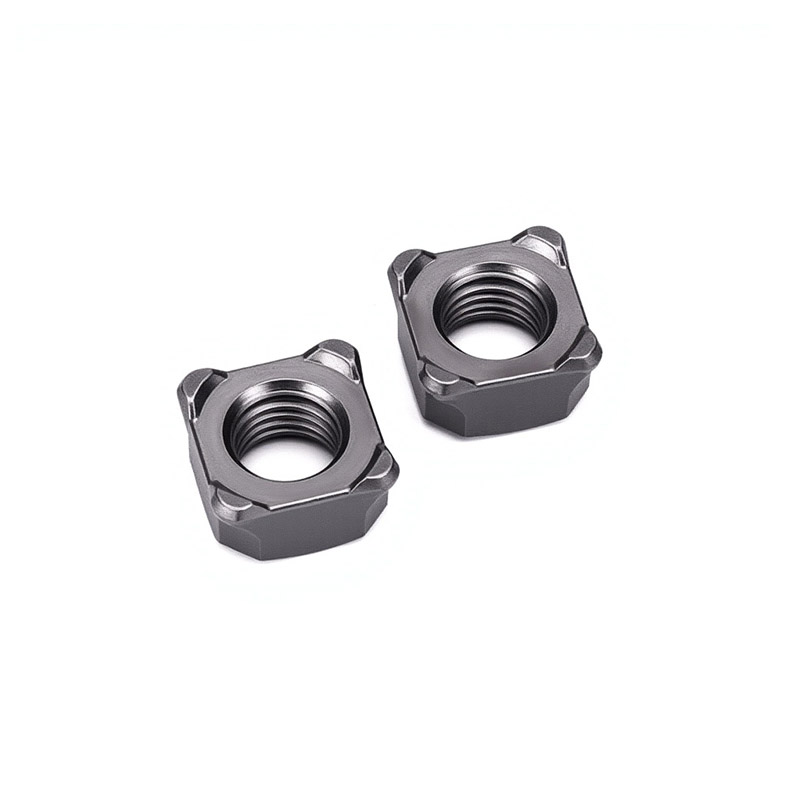

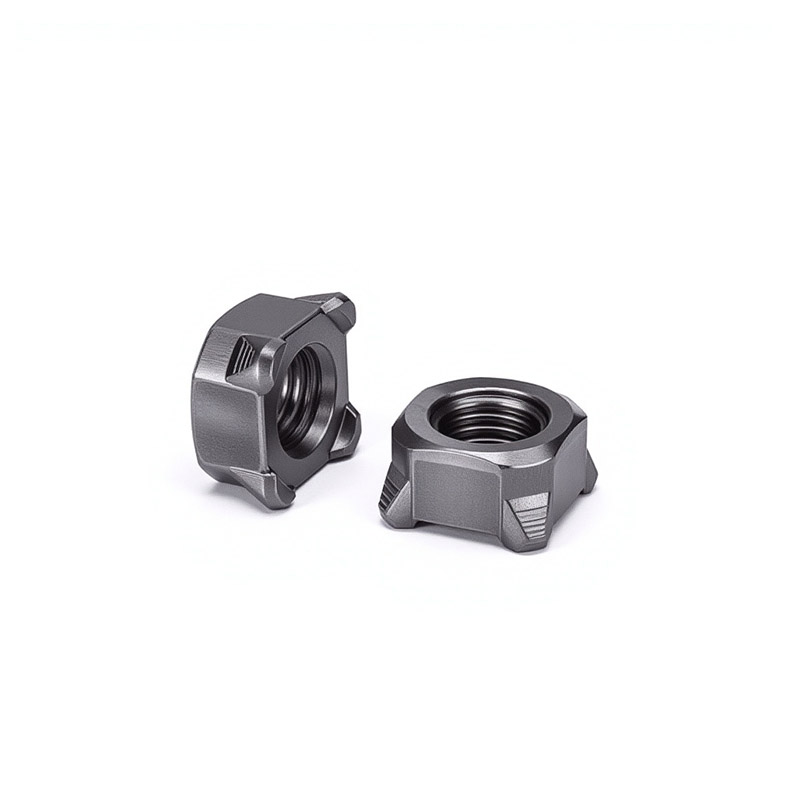

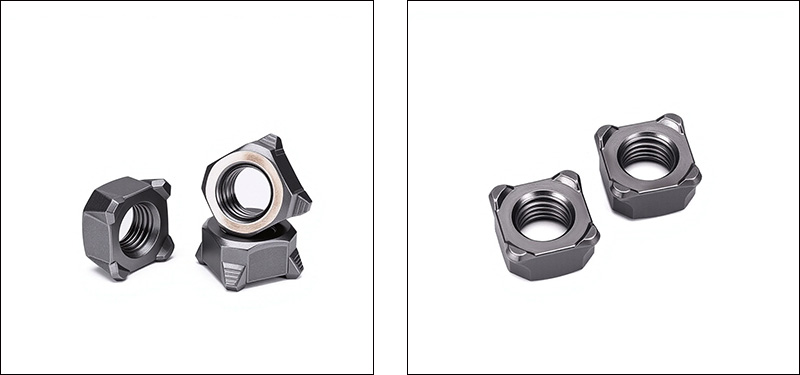

角突起ウエルドナットは、四角ナットの底部に複数の溶接突起を設けたナットです。その構造設計は、溶接の信頼性、正確な位置決め、および耐回転性能という 3 つの主要な目標を中心にしています。

【1】スクエアベース

（1）形状：四辺の長さが等しく、四隅が全て直角である真四角。ワークの角穴にフィットすると自動的に回転を防止します。

（2）刃幅：例：M8は14mm、M10は17mmです。溶接中にナットが母材に引っかかるのを防ぐのに十分な耐圧面積を提供します。

（3）厚み（高さ）：通常6～10mm。接続強度を確保するために十分なねじのかみ合い長さが確保されています。

【2】溶接プロジェクトアクション

（1）数量：均一な電流とバランスの取れた溶接コアを確保するために4点対称に配置されています

（2）位置：溶接の安定性を高めるため、エッジに近い底面の四隅に配置

（3）形状：球形または円錐形の上部を持ち、上部は滑らかです

（4）高さ：0.5～1.2mm、母材との密着性を確保

幅/直径：約1.5～2.5mm

【3】めねじ

（1）ねじ仕様：メートルM4～M16、インチ#6～5/8インチ。対応するボルトで取り外し可能な接続を形成します。

（2）ねじ精度：6H（メートル法）、2B（インチ法）。角突起ウェルドナットとボルトとの嵌合を良好にします。

（3）ねじ長さ：十分なねじのかかり長さを確保しています。

（4）ねじの向き：ボルトの挿入を容易にするため、入口側に面取りを付けることができます。

よくある質問

（1）角突起ウェルドナットはどのような溶接方法に適していますか？パラメータとは何ですか?

最も一般的に使用される方法は、抵抗プロジェクション溶接です。 1.5mmの低炭素鋼板にM8の低炭素鋼ナットを溶接する場合を例に挙げます。基準パラメータは、電流 8 ～ 11 kA、電極圧力 2.5 ～ 4.0 kN、溶接周波数 8 ～ 15 サイクル (約 0.16 ～ 0.3 秒) です。

（2）角突起溶接ナットはどのような規格に準拠していますか？

当社は、DIN 928 (世界で最も広く使用されているドイツの規格)、ASME B18.1 (アメリカの規格)、および GB/T 13681.2 (中国の国家規格) に厳密に従います。

（3）ナットの溶接性を確保するにはどうすればよいですか？

溶接性能の核心は、炭素含有量が ≤ 0.25% である必要があることです。当社は原材料の各バッチに対してスペクトル分析を実施し、化学組成が認定されていることを確認します。同時に、突起の高さと形状は公差範囲内で厳密に管理されます。
