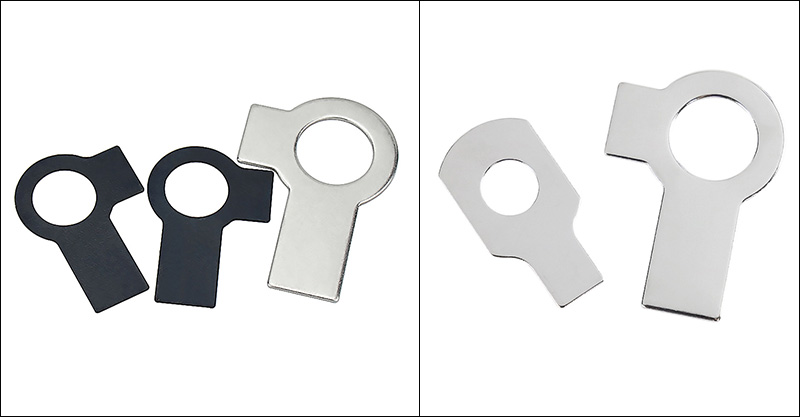

ロングタブとウィング付きブラックスチールタブワッシャー

ロングタブとウィング付きブラックスチールタブワッシャーの取り付けには、4 つの簡単な手順が必要です。確実なロック効果を得るために、次の順序で操作してください。

【1】ツール

レンチ（ナットやボルトの締め付けに使用します）

ラジオペンチまたはラジオペンチ（イヤーピースを曲げるときに使用します）

(別売り) ハンマー+プラスドライバー(厚いワッシャー用)

【2】インストール手順

（1）ワッシャーを取り付ける

ボルトをワークの穴に通します。長いタブと短いタブの両方を外側に向けて、長いタブとウィング付きの黒鋼タブワッシャーをボルトに置きます。ワッシャーが表面に対して平らになっていることを確認してください。ナットを手でねじ込みます。まだ完全には締めないでください。

（2）ナットを締める

レンチを使用して、必要なトルクに達するまでナットを締め付けます。

（3）短いタブを折り曲げます

短いタブをペンチでつかみ、上に折ります。ナットの一方の平らな面に対してしっかりと曲げます。

（4）長いタブを折り曲げます

ペンチを使用して長いタブを下または横に曲げます。パーツの溝に折り込むか、パーツの端に向かってしっかりと曲げます。

【3】設置検査

短い耳がナットの平面にしっかりと取り付けられ、ナットの回転を防ぎます。

長い耳はしっかりと固定されており、長いタブと翼を備えた黒鋼タブワッシャーはワークに対して回転できません。

両方のイヤーピースに亀裂や過度の曲がりや損傷はありません。

【4】注意事項

（1）使い捨て：装着後、イヤーピースは永久に曲がってしまいます。取り外すときは、ハンマーで叩いたり、切断したりしてまっすぐにする必要があります。ロングタブおよびウィング付きブラックスチールタブワッシャーは再利用できません。

（2）過度に曲げないでください。曲げを繰り返したり、過度な角度で曲げると、イヤーピースの付け根が破損し、ロック機能が失われる可能性があります。

（3）誤解しないでください。短い耳は常に上を向き、長い耳は下を向いている必要があります。
