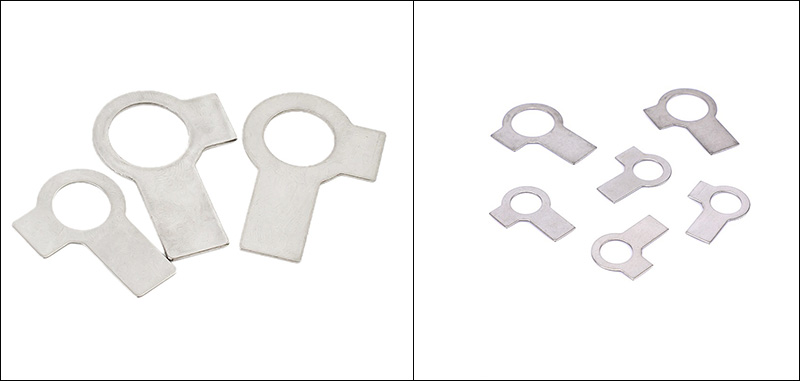

DIN 463 ロングタブとウィング付きタブワッシャー

ロングタブとウィングを備えた DIN 463 タブワッシャーでは、材料の選択がその性能と適用環境に直接影響します。最も一般的に使用される材料は炭素鋼とステンレス鋼ですが、場合によっては真鍮などの特殊な材料も使用されます。

（1）炭素鋼

強度が高く、コストが安いため、産業用途では主流となっています。

高強度が要求され、コストが厳しく、環境腐食性が強くない一般産業分野で広く使用されています。

（2）ステンレス鋼

ロングタブとウィングを備えたステンレス鋼 DIN 463 タブワッシャーは、非常に優れた防錆特性を備えています。

優れた耐食性を備えており、湿気の多い環境や化学腐食性の環境に非常に適しています。また、固有の高温および低温耐性特性も備えています。

適用シナリオ: 食品加工、医療機器、海洋産業、化学プラント、および防錆に厳しい要件が求められるその他の産業でよく使用されます。

（3）その他の素材

黄銅：青銅材質 DIN 463 ロングタブとウィング付きタブワッシャーは、主に非磁性や特定の導電率が必要な特殊な状況で使用されます。

材料選択の提案

実際の操作においては、DIN 463 ロングタブおよびウィング付きタブワッシャーの材質を使用環境に適合させることが、製品の長期安定した動作を実現するための重要なステップです。

（1）一般屋内産業環境：コスト管理重視、亜鉛メッキ付炭素鋼もオプション

（2）過酷な腐食環境：ステンレス鋼を選択してください。

（3）外観要件または特別な場合: オプションで炭素鋼またはステンレス鋼の四三酸化鉄仕上げ。非磁性または導電性が必要な場合は、真鍮材料を選択できます。

（4）防錆の必要がない：錆の心配が全くない場合は、コーティングなしの炭素鋼が最も安価です。

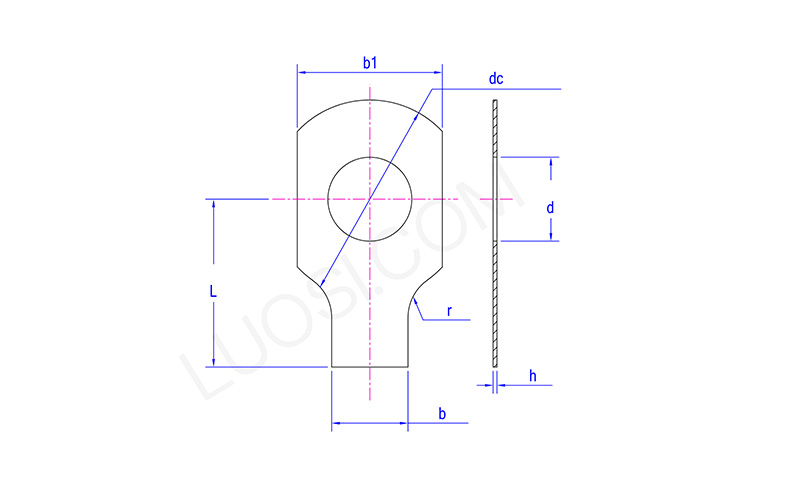

月	φ3	φ4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
dmax	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
d分	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
直流最大値	10	14	17	19	22	26	32	32	40	45	45
DC最小	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
L分	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
L最大値	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
b1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10
