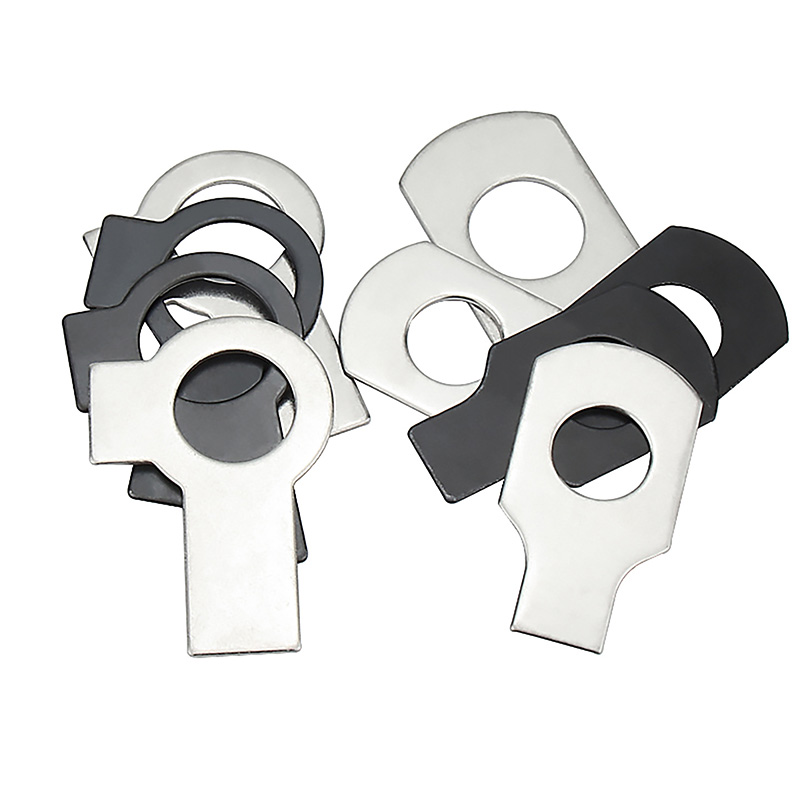

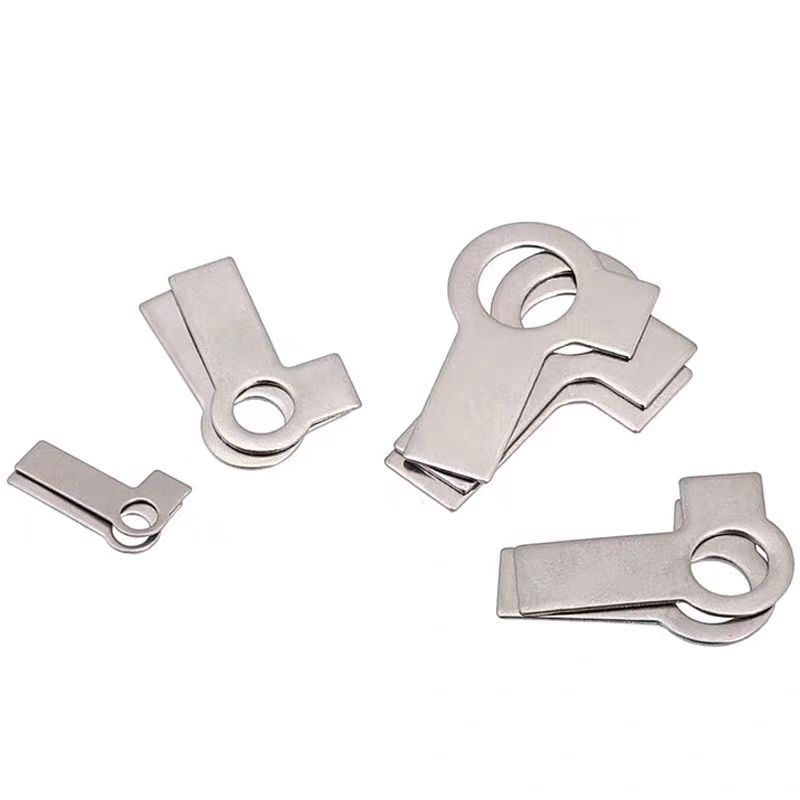

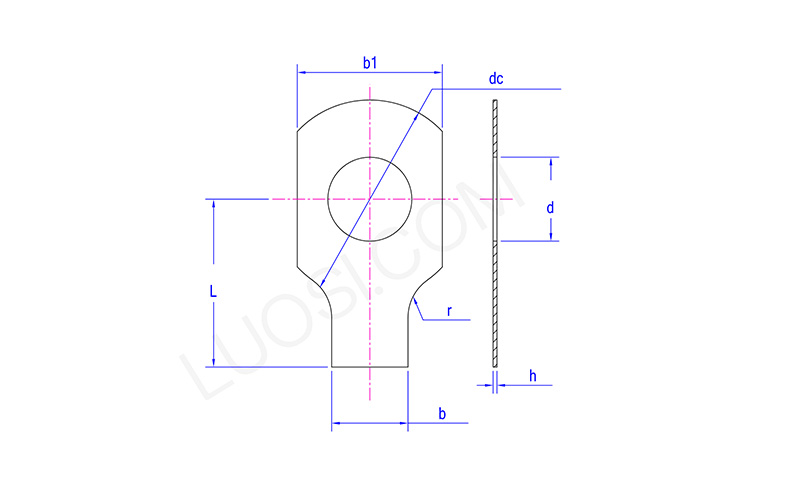

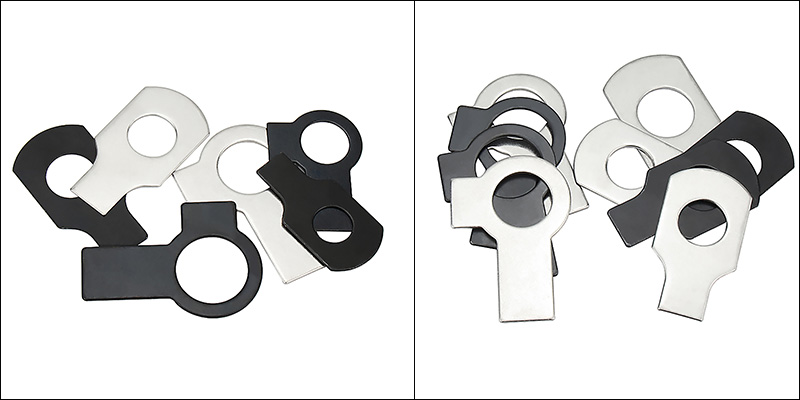

長いタブと短いタブが付いている炭素鋼 DIN 463 タブ ワッシャー

長いタブと短いタブを備えた炭素鋼 DIN 463 タブワッシャーの長所と短所をまとめ、使用上のガイダンスを提供しました。

【1】メリット

（1）確実なゆるみ止め性能

摩擦や弾性に頼らないメカニカルロックを採用しています。回転を完全に防止し、振動環境下でも緩みません。

（2）シンプルな構造で低コスト

長短タブを備えた炭素鋼 DIN 463 タブ ワッシャーは、複雑な構造を必要とせず、一体型のスタンピング プロセスによって形成されます。専用のゆるみ止めナットに比べて材料使用量が少なく、製造コストが安くなります。

（3）高温、低温に強い

プラスチックやゴム部品を含まない全金属素材で作られています。炭素鋼は -50°C ～ +200°C に耐えることができ、ステンレス鋼は -160°C ～ +500°C に耐えることができます。

（4）潤滑や油汚れの影響を受けません。

長いタブと短いタブを備えた炭素鋼 DIN 463 タブワッシャーのロック効果は、摩擦係数には依存しません。接触面に油や潤滑剤が付着してもロックに支障をきたしません。

（5）設置状況が一目瞭然です。

イヤーピースの曲がりが一目で分かり、品質検査に特別な工具は必要ありません。

（6）標準ナットと併用可能です。

特別なロックナットを購入する必要はありません。一般的なナット、ボルトの両方に使用できます。

（7）高い適応力

長い耳は長穴やワークの端、凹凸のある突起物にもフィットし、設置面の制約はありません。

【2】デメリット

（1）使い捨て

イヤーピースは曲げると永久に変形します。分解する場合、長いタブと短いタブを備えた炭素鋼 DIN 463 タブ ワッシャーは損傷する必要があり、再利用できません。

（2）頻繁に分解・組立を行う機器には適しません。

メンテナンスのたびに新しいワッシャーを交換する必要があるため、調達コストが増加します。

（3）ワークには固定点が必要です。

長い耳はスロットに折り曲げるか、端に固定する必要があります。

（4）折り曲げ操作の際、イヤーピースが破損する場合があります。

操作を誤ると、イヤーピースの付け根に亀裂や破損が生じ、ロックできなくなる可能性があります。

（5）大きすぎるボルトや小さすぎるボルトには適しません。

M3サイズとしては小さすぎてイヤーピースが操作しにくいですが、 M45を超えるサイズの場合、標準製品が少なすぎるため、カスタマイズコストが増加します。

（6）外観が美しくない。

曲げるとイヤーピースが露出し、不規則な形状となるため、外観が要求される民生用製品には適していません。
