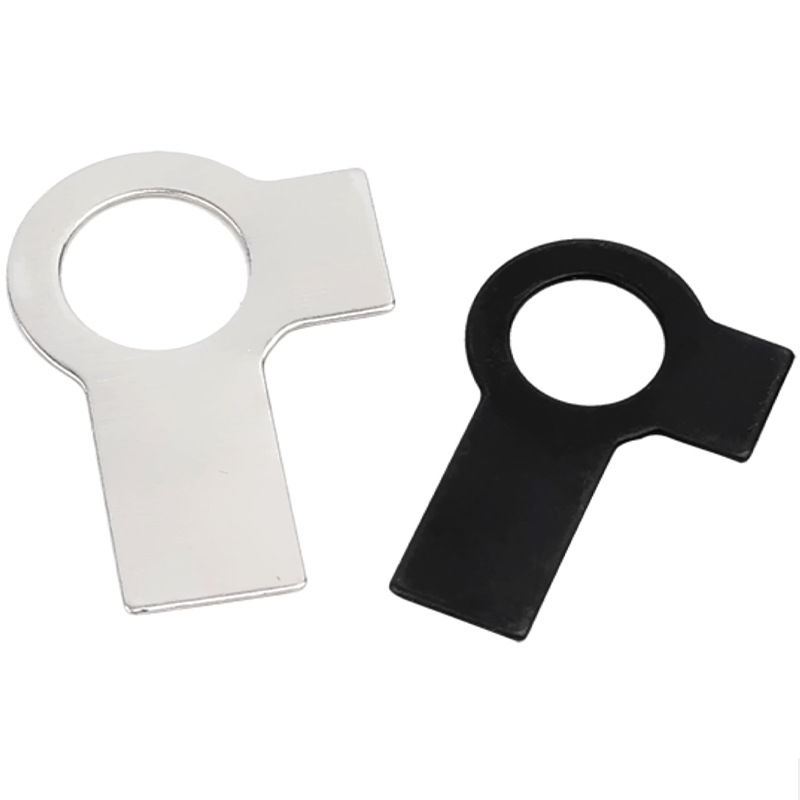

DIN 463 機械式ロック リングに準拠した長いタブと短いタブを備えたタブ ワッシャーは、一体型の純粋に機械式ロックのゆるみ止めリングです。単一のダイカストプロセスで形成され、1 つの長いイヤーピースと 1 つの短いイヤーピースが特徴で、2 つのイヤーピースは約 90° の角度を形成します。六角ボルト・ナットに使用され、長短耳片の曲げによる緩み止めを実現し、高振動、動荷重、熱膨張収縮条件に適しています。この構造によりボルト・ナットの相対回転を完全に阻止し、確実なメカニカルロックを実現します。
< style="text-align:center;">

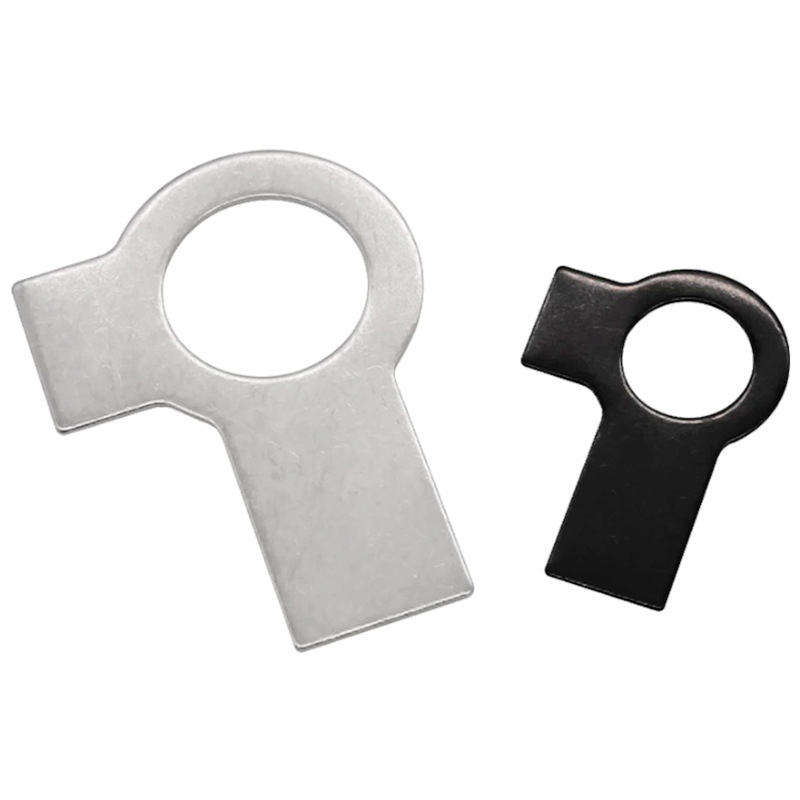

長タブと短タブを備えたタブワッシャーの構造上の特徴は次のとおりです。
(1)一体スタンピング成形
長短タブを備えたタブワッシャー全体は、コールドスタンピングプロセスにより一枚の金属シートから作られています。溶接や追加部品がないため、シンプルな構造で高強度、低コストを実現します。
(2)両耳デザイン(長いものと短いもの)

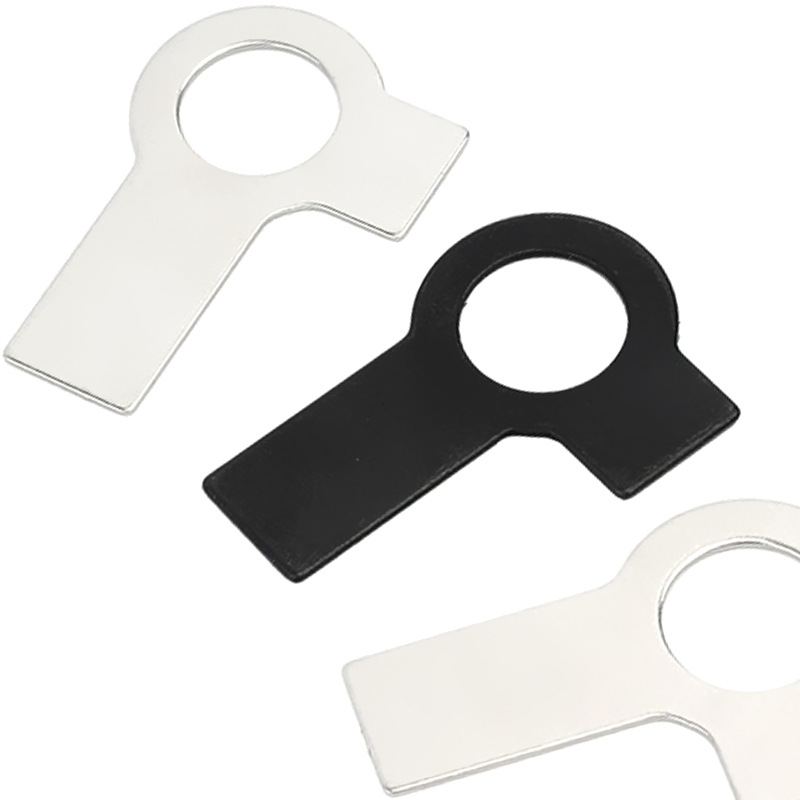

長短タブを備えたタブ ワッシャーの本体は円形で、2 つのイヤーピースが外縁に沿って外側に伸びています。
ショートタブ:長さが短い
ロングタブ:長さが長い
2 つのイヤーピースは互いに約 90 度の角度を形成します。
(3)イヤーピースの付け根にストレスリリース構造を設けています。
イヤーピースと円形本体の接続部分は、角を丸くしたり幅を若干縮めたりすることで、曲げ時の応力集中を軽減し、イヤーピースの破損を防ぎます。
(4)円筒体
本体の厚みは均一です。本体には歯や傾斜面はなく、表面は通常滑らかです。
< style="text-align:center;">

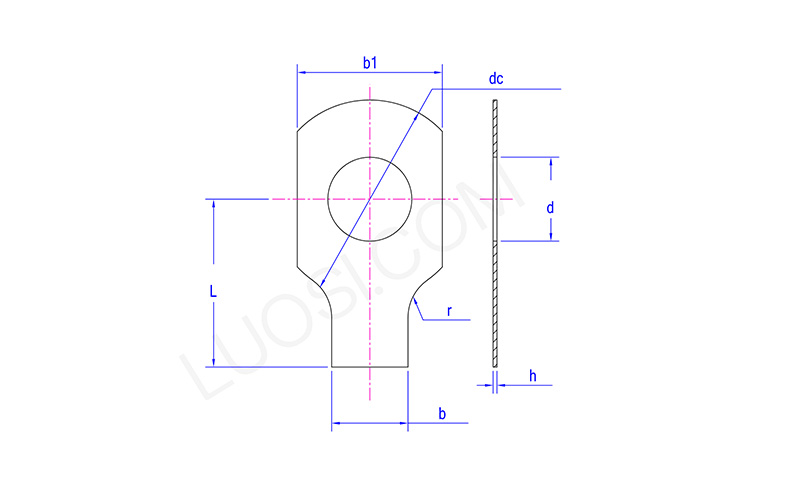

| 月 | φ3 | φ4 | φ5 | φ6 | φ8 | φ10 | φ12 | φ14 | φ16 | φ18 | φ20 |
| dmax | 3.5 | 4.5 | 5.6 | 6.76 | 8.76 | 10.93 | 13.43 | 15.43 | 17.43 | 19.52 | 21.52 |
| d分 | 3.2 | 4.2 | 5.3 | 6.4 | 8.4 | 10.5 | 13 | 15 | 17 | 19 | 21 |
| 直流最大値 | 10 | 14 | 17 | 19 | 22 | 26 | 32 | 32 | 40 | 45 | 45 |
| DC最小 | 9.64 | 13.57 | 16.57 | 18.48 | 21.48 | 25.48 | 31.38 | 31.38 | 39.38 | 44.38 | 44.38 |
| L分 | 11.65 | 13.65 | 15.65 | 17.65 | 19.58 | 21.58 | 27.58 | 27.58 | 31.5 | 35.5 | 35.5 |
| L最大値 | 12.35 | 14.35 | 16.35 | 18.35 | 20.42 | 22.42 | 28.42 | 28.42 | 32.5 | 36.5 | 36.5 |
| h | 0.4 | 0.4 | 0.5 | 0.5 | 0.5 | 0.5 | 1 | 1 | 1 | 1 | 1 |
| b1 | 7 | 9 | 11 | 12 | 16 | 19 | 21 | 25 | 32 | 38 | 38 |
| r | 2.5 | 2.5 | 2.5 | 4 | 4 | 6 | 10 | 10 | 10 | 10 | 10 |
(1)どんな素材がありますか?
炭素鋼 (亜鉛メッキ) およびステンレス鋼 (304 または 316)。特別なニーズのために他のオプションも用意されています。
(2)再利用できますか?
いいえ。タブが一度曲がると、ワッシャーは永久に変形します。1 回のみ使用してください。
(3)高振動に強いですか?
はい、摩擦ではなく確実な機械的ロックを提供するため、振動によって緩むことはありません。
