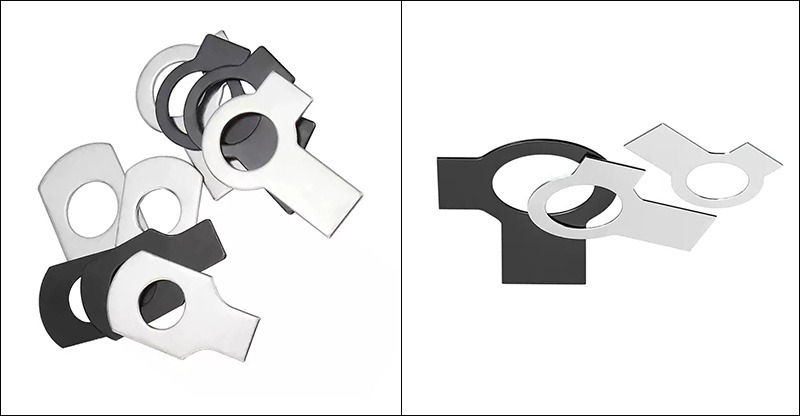

ロングタブとウイング付きタブワッシャー

ロングタブとウィングを備えたタブワッシャーの動作原理は、摩擦や弾性ではなく、純粋な機械的ロックに基づいています。中心となる機構は、2 つのイヤーピースを曲げることで、それによってナット (またはボルトの頭) がワークピースに対して回転するのを物理的に防ぎます。

【1】具体的な作業プロセス

（1）通常の取り付け、イヤータブは予約済み

ロングタブとウィング付きタブワッシャーをボルトに置き、ナットを締めます。この時点では、両方のイヤータブは真っ直ぐなままで、曲がっていません。

（2）短い耳を折り曲げてナットをロックします。

ペンチを使用して短い耳を上に曲げ、ナットの片側にしっかりと固定します。ナットが回転しないように、短い耳をナットの平面に当ててください。

（3）長い耳を折り曲げ、ロングタブとウイング付きタブワッシャーを固定します。

長い耳を下または横に曲げて、ワークの端を掴んだり、ワークの長穴に挿入したり、固定突起に当てたりすることができます。

【2】最終的な効果判定

長い耳はワッシャーをワークピースに固定し、ワッシャーが回転しないようにしました。

短い耳がナットとワッシャーをロックし、ナットも回転できません。

ワッシャーとナットの間には相対運動が起こらないため、ボルトの接続は完全にロックされます。

【3】摩擦による緩み止め機構との違い

フリクションロック：抵抗を発生させて回転を防ぎます。振動によりこの抵抗に打ち勝ち、緩みが発生する可能性があります。

長いタブと翼を備えたタブワッシャー: イヤピースが曲がったり損傷したりしない限り、直接物理的干渉により、ナットは絶対に回転しません。このロック機構は振動、潤滑、温度変化の影響を受けません。

よくある質問

（1）どのくらいの温度範囲まで対応できますか？

炭素鋼: -50°C ～ +200°C。ステンレス鋼: -160°C ～ +500°C。

（2）どのようなサイズがありますか？

DIN 463 は M3 から M45 までをカバーします。他のサイズもカスタムメイドできます。

（3）塩水噴霧試験報告書はありますか？

はい、亜鉛フレーク コーティングについては、1000 時間以上のレポートを提供できます。通常の亜鉛メッキの場合は 72 時間。

（4） タブワッシャーの特注製作は可能ですか？

はい、図面またはサンプルに基づきます。サイズ、厚さ、材質、タブの寸法をお知らせください。
