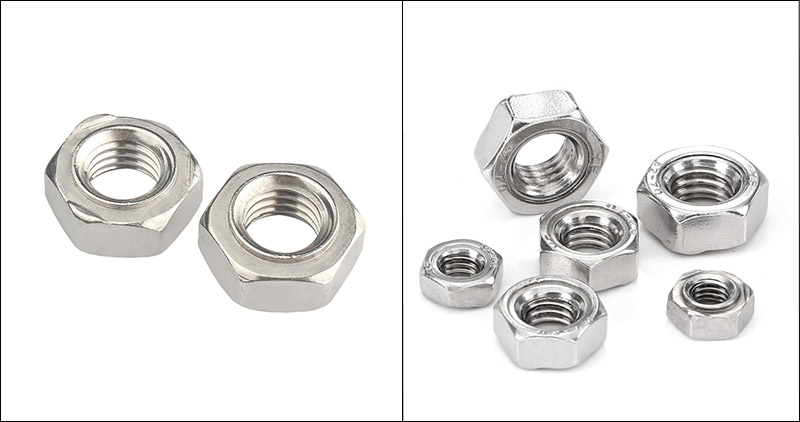

DIN 929 六角溶接ナット

DIN 929 六角溶接ナット用に DIN 929 によって定義された規格では、M3 ～ M16 の並目および細目ねじの仕様が指定されており、エッジ幅やナットの高さを含む重要な寸法が明確に定義されています。これらのナットはほとんどがグレード A の精度で、通常は炭素含有量が 0.25% 以下の鋼で作られています。さまざまな性能グレードのボルトと組み合わせて使用​​できます。

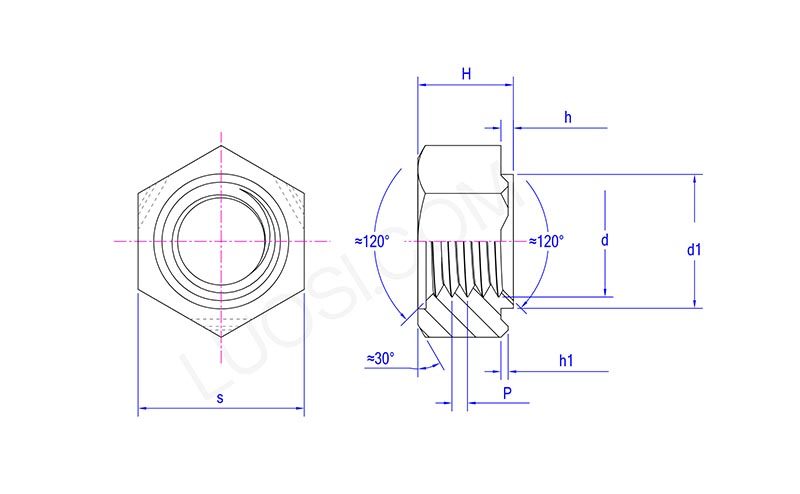

（1）メートル並目ねじサイズ表（単位：mm）

（2）細目ねじ仕様

より正確な調整が必要な用途向けに、DIN 929 六角ウェルド ナットはメートル細目ネジもサポートしており、仕様の範囲は直径 8mm ～ 16mm です。選択できる細目ねじの径とピッチの組み合わせは以下のとおりです。

M8：細目ねじのピッチは1mm（標準並目ねじのピッチは1.25mm）です。

M10：細目ねじのピッチは1mmまたは1.25mmが可能です（標準並目ねじは1.5mm）。

M12：細目ねじのピッチは1.25mmまたは1.5mmから選択できます（標準並目ねじは1.75mm）。

M14 / M16: 1.5mm の細ピッチねじを提供します。

材料の選択

DIN 929 六角溶接ナットの材質の選択は、溶接性能、機械的強度、耐食性、コストに直接影響します。

（1）溶接性能

抵抗スポット溶接の場合、ナット材料の炭素含有量は 0.25% 以下である必要があります。溶接熱影響部に亀裂や脆性破壊が発生する可能性があります。

低炭素鋼は、溶接ウィンドウが広く、スパッタが少なく、溶接ナゲットが安定しているため、最適な選択肢です。

中炭素鋼・合金鋼（35K、40Crなど）を溶接する場合、パラメータ（電流、時間、冷却速度）を厳密に管理する必要があります。必要に応じて予熱または徐冷を行ってください。

ステンレス鋼は良好な溶接性能を持っていますが、ステンレス鋼母材との適合性が必要であり、特殊な電極を使用する必要があります。

（2）機械的強度の要求

4.8 / 6.8 グレード (低炭素鋼): 一般的な板金接続および非耐荷重領域に適しています。

8.8 / 10.9 グレード (中炭素鋼/合金鋼): 大きな張力や振動に耐える必要がある構造物 (自動車のシャーシ、シートなど) に適しています。

A2-70 / A4-70 (ステンレス鋼): 強度はグレード 6.8 からグレード 8.8 の範囲にあり、ほとんどの中荷重要件を満たすことができます。

（3）耐食環境

屋内乾燥環境：低炭素鋼+電気亜鉛メッキで十分です。

屋外耐湿性：低炭素鋼+溶融亜鉛メッキまたはダクロメットコーティング。

高塩水噴霧/海洋環境: 不動態化処理を施したステンレス鋼 316 (A4-70) または 304 (A2-70)。

食品/健康: 自然な色のステンレス鋼 304。

（4）コスト管理

低炭素鋼が最も安価ですが、ステンレス鋼は低炭素鋼の約2～3倍の価格になります。

性能要件を満たしながら、調達コストを削減するには、低炭素鋼 DIN 929 六角溶接ナットを推奨します。
