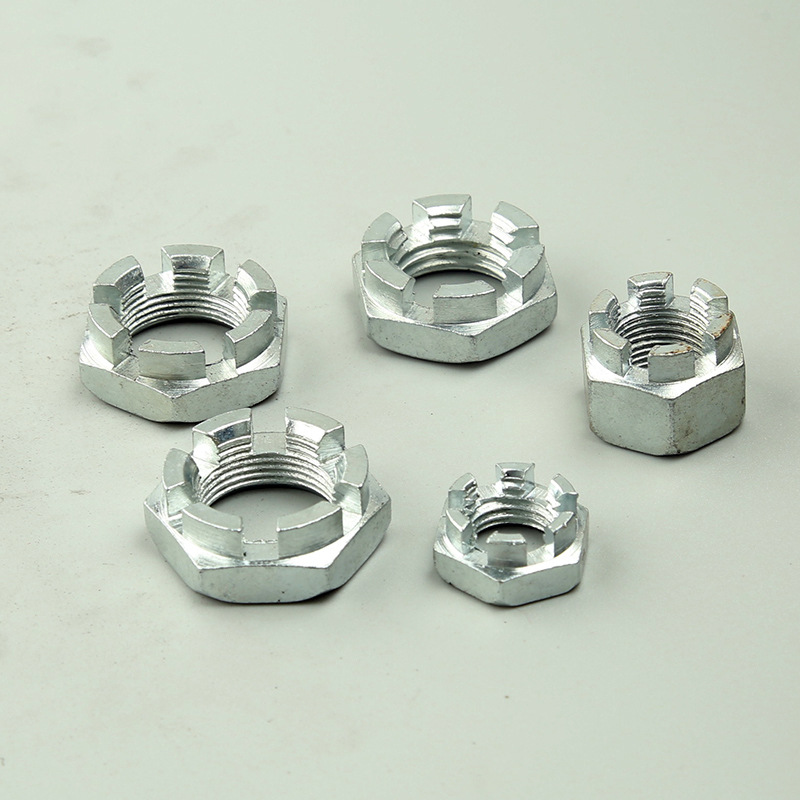

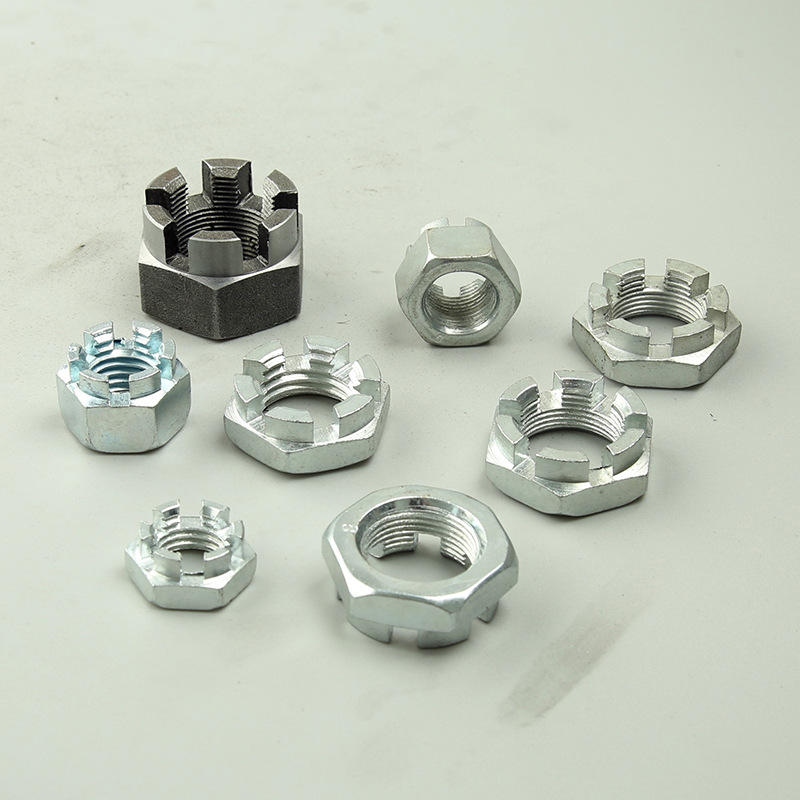

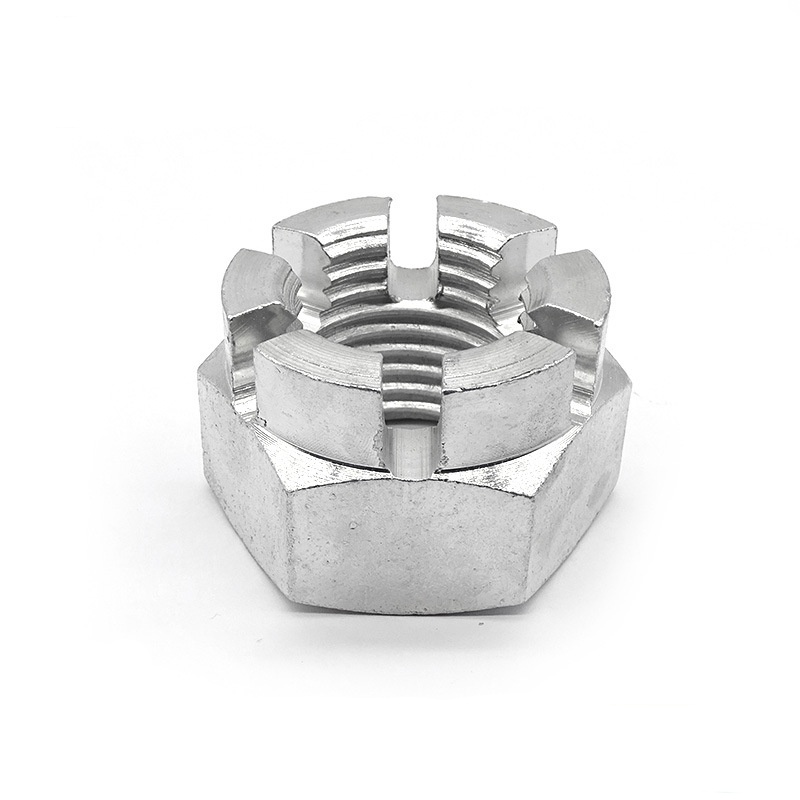

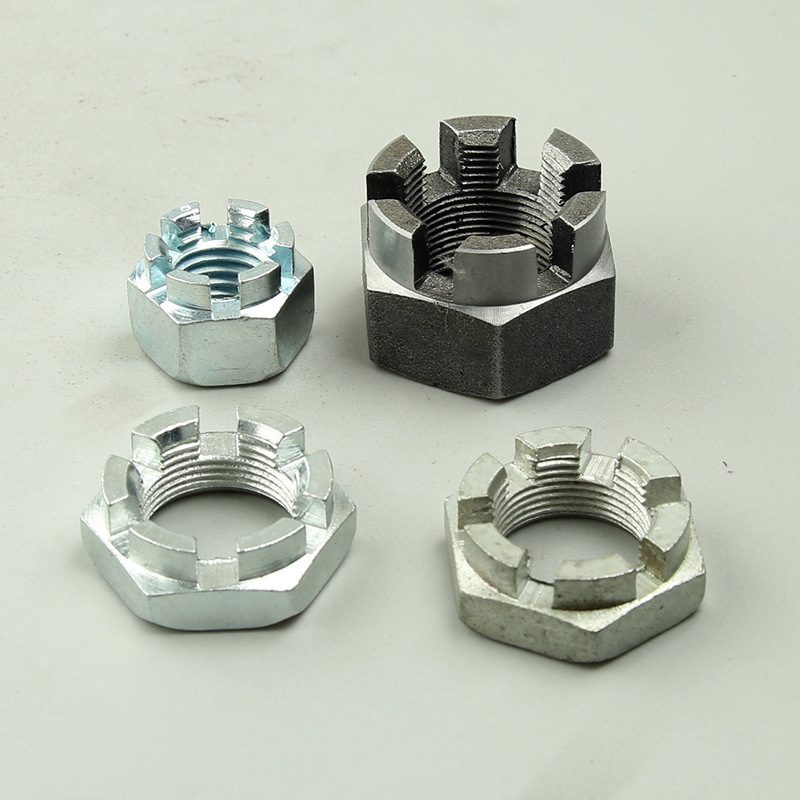

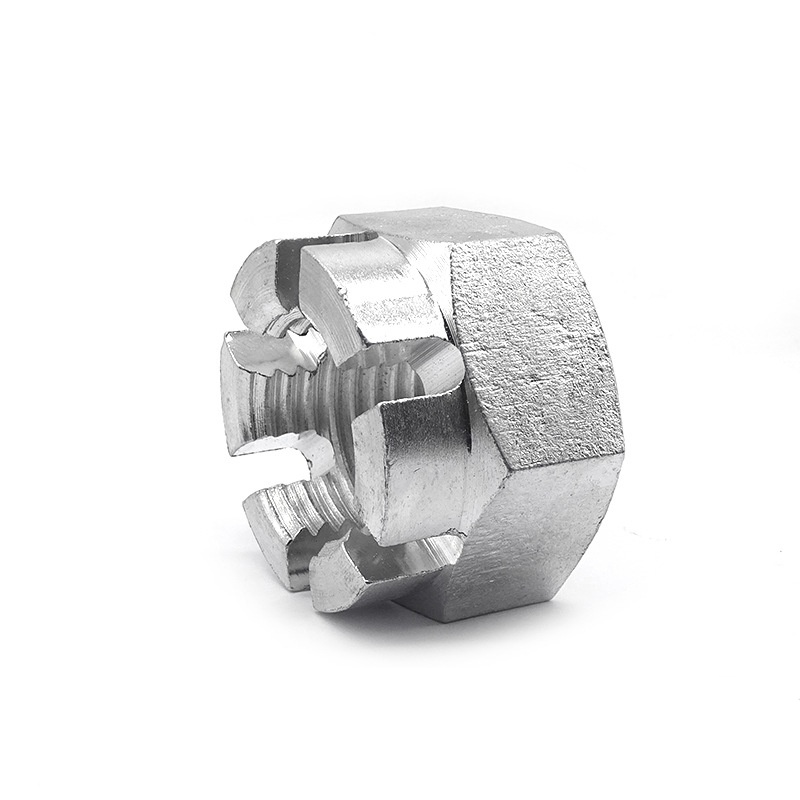

溝付き二重固定クラウンナット

スロット付きダブル固定クラウンナットは、スロットが相手ボルトまたはスタッドの事前に開けられた穴と揃うまで締めることによって組み立てられます。 Xiaoguo® はメーカーとして、リサイクルと廃棄物の削減を通じて持続可能な製造に取り組んでいます。

モデル:GB/T 9458-1988

お問い合わせを送信

製品説明

この溝付き二重固定クラウンナットは、自動車のステアリング伝達システム、サスペンションシステム、車軸構造の重要な部品です。主な機能はステアリングタイロッドエンドやボールジョイントなどの部品の固定ですが、オープンピンにより強固にロックすることも可能です。

スロット付き丸頭ナットを適切なトルク値で締めると、そのスロットがボルトの穴と揃います。次に、開いたピンをそれに挿入すると、ナットが回転すべきでないときに回転するのを防ぐことができます。この安全設定は車両の安全にとって非常に重要です。これにより、継続的な振動や移動荷重下でもこれらの重要な接続がしっかりと維持されることが保証されます。

製品の利点

トラクター、コンバイン、プラウなどの農業機械では、主に大きな圧力がかかる回転部や接続部に溝付二重固定クラウンナットが広く使用されています。これらの機械は、作業環境において非常に激しい振動や衝撃負荷に耐える必要があります。

スロット形丸頭ナットの信頼性は、ロック方法の確認が容易であり、頑丈で信頼性の高いロック装置であるため、非常に重要です。丸頭とボルトの溝に割りピンを通すだけでナットの緩みを防止します。その結果、農機具は現場の過酷な条件下でも正常な動作と安全な状態を維持することができます。

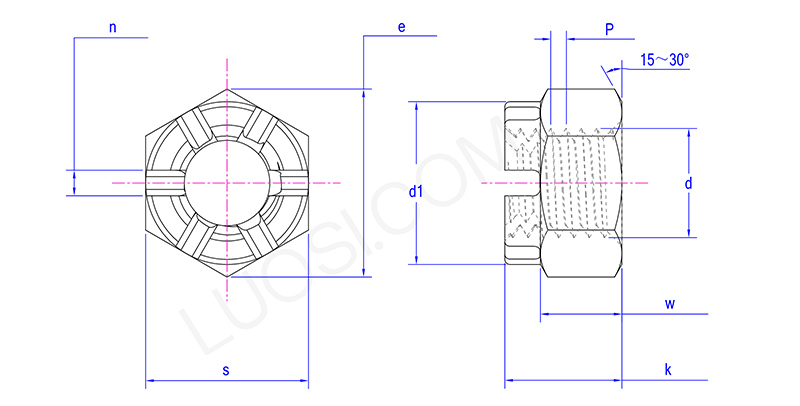

製品パラメータ

月	M18	M20	M22	M24	M27	M30	M33	M36
P	1.5\|2	1.5\|2	1.5\|2	1.5\|2	1.5\|2	1.5\|2	1.5\|2	1.5\|2\|3
d1最大	25	28	30	34	38	42	46	50
d1分	24.16	27.16	29.16	33	37	41	45	49
分	29.56	32.95	37.29	39.55	45.2	50.85	55.37	60.79
kmax	23.6	26.3	29.8	31.9	34.7	37.6	41.5	43.7
k分	22.76	25.46	28.96	30.9	33.7	36.6	40.5	42.7
n最大値	5.7	5.7	6.7	6.7	6.7	8.5	8.5	8.5
n分	4.5	4.5	5.5	5.5	5.5	7	7	7
最大	27	30	34	36	41	46	50	55
分	26.16	29.16	33	35	40	45	49	53.8
w最大	17.6	20.3	21.8	23.9	26.7	28.6	32.5	34.7
w分	16.9	19.46	20.5	23.06	25.4	27.76	30.9	33.7

よくある質問

Q: スロット付きダブルセキュアクラウンナットの主な機能は何ですか?

A: スロット付きダブルセキュアクラウンナットの主な役割は、ネジ付きボルトまたはスタッドにしっかりとロックすることです。そのため、振動があっても緩むことはありません。クラウン (または小さな切り込みのある城郭状) のデザインがあり、割りピンや安全ワイヤーをスロットやボルトの穴に通してスライドさせることができます。これにより、滑らない強固な機械的ロックが形成されます。

そのため、このスロット付きクラウンナットは、自動車産業や航空宇宙産業など、安全性が重要な仕事には必須です。
