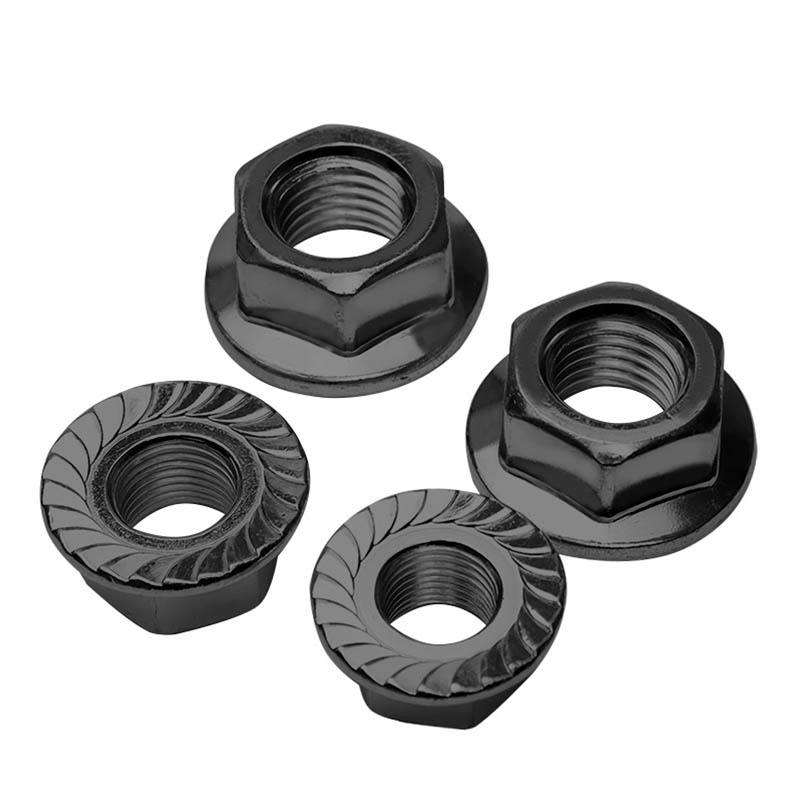

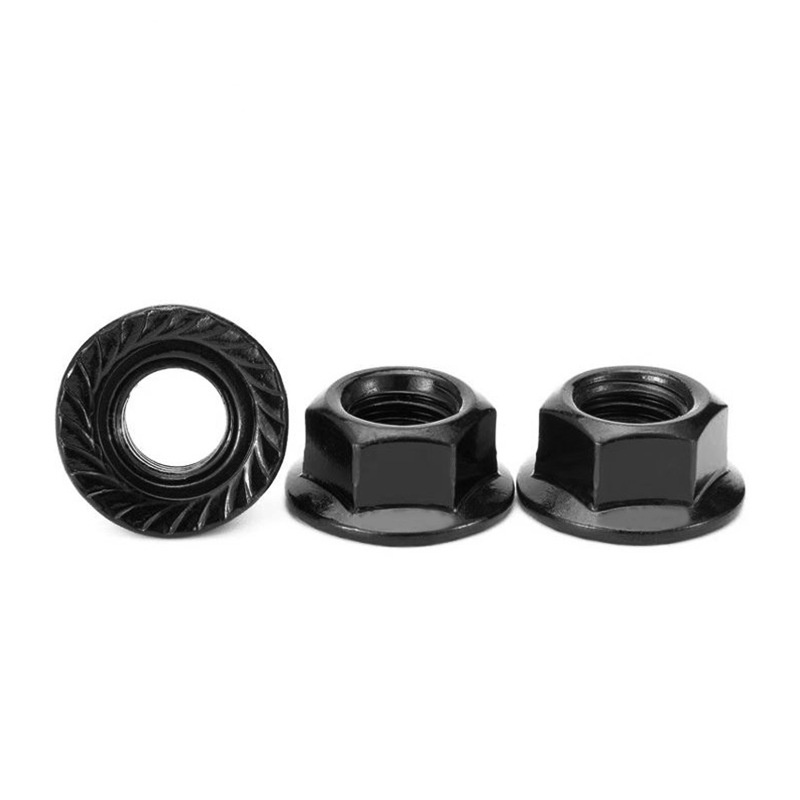

フランジ鋸歯状六角ナット

専門メーカーとして、Xiaoguo® フランジ鋸歯状六角ナットには、特に定期的に振動する機械での緩みを防ぐのに役立つ鋸歯状フランジが付いています。追加のワッシャーが必要ないため、生産ラインでの取り付けがより簡単かつ迅速になります。ねじ山は一貫しており、詰まりなく標準ボルトにスムーズに適合します。通常の負荷がかかる機械や建設での長期使用に適しています。当社はこのナットをフルサイズ範囲で、安定したバッチ品質で供給し、毎日のプロジェクトや定期的な調達に適しています。

お問い合わせを送信

製品説明

製品の寸法と仕様:

（1）中小型サイズに注力

これらは #4 ～ 40 のような非常に小さいサイズから始まりますが、人々が最も一般的に入手するのは 1/4 インチから 3/8 インチまでです。ここではスレッド数が重要です。一般的な用途では、1/4"-20 のような並目ねじが標準です。この範囲のフランジ鋸歯状六角ナットを選択すると、通常、ヘッドは標準ナットと同じサイズなので、7/16" レンチがうまく適合します。フランジ自体はナット本体よりも少し幅が広く、通常は 8 分の 1 インチ程度幅が広くなります。これにより、ワッシャーが組み込まれたような外観が得られます。

（2）大きいサイズとフィット感を重視

1/2 インチを超えると、寸法が少し変わります。 5/8 インチフランジ鋸歯状六角ナットには、同じネジ山の標準ナットよりわずかに大きい 15/16 インチレンチが必要です。これは、フランジによってコーナーにマテリアルが追加されるためです。上から下までの厚さも増加し、通常はボルトの直径と一致します。つまり、1/2 インチナットの厚さは約 1/2 インチです。正しいものを手に持っているかどうかを確認する簡単な方法です。

（3）メートルサイズに注目

アジアやヨーロッパの何かに取り組んでいる場合は、メートル単位を検討することになります。 M8 フランジ鋸歯状六角ナットは 13 mm のソケットを使用し、フランジの直径は約 16 mm です。 M8のピッチは通常1.25ですが、細いネジもあるので必ず確認してください。 M10 の場合は、最大 17 mm レンチに移行します。これらも同じパターンに従います。フランジは、別個のワッシャーなしで保持できる程度の幅ですが、狭い場所に収まらないほど幅は広くありません。

質疑応答

このフランジ鋸歯状六角ナットは、振動の多い作業条件においてどのようにして信頼性の高い緩み止め性能を発揮するのでしょうか?

A: このコンポーネントは鋸歯状のフランジベースを備えており、取り付け面との摩擦と連動力が強化され、継続的な振動、機械的動作、または外部衝撃による緩みに効果的に抵抗します。当社では、各バッチからランダムに採取したサンプルに対して厳格な耐振動性テストを実施し、長期的なロックの安定性を検証し、頑丈な機械、自動車アセンブリ、産業用機器に完璧に適合することを確認しています。認定されたすべての製品は、性能を損なうことなく、標準のゆるみ防止仕様を満たしています。

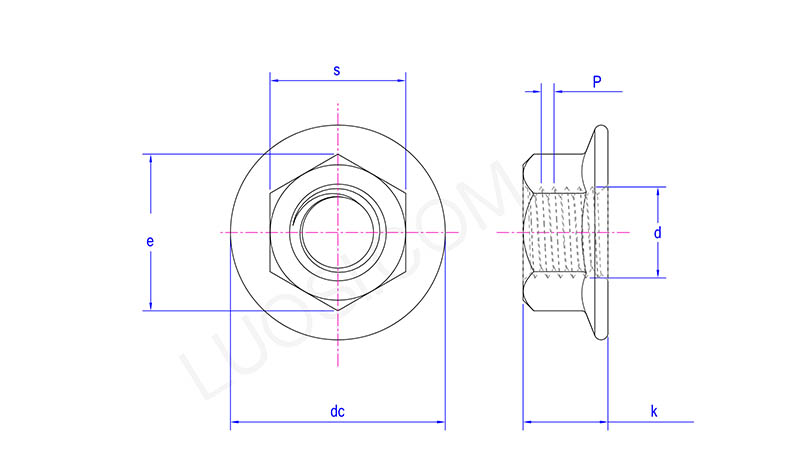

Flange Serrated Hex Nut

月	#8	#10	#12	1/4	5/16	3/8	7/16	1/2	9/16	5/8	3/4
P	32\|36	24\|32	24\|28\|32	20\|28\|32	18\|24\|32	16\|2432	14\|20\|28	13\|20\|28	12\|18\|24	11\|18\|24	10\|16\|20
最大	0.344	0.375	0.438	0.438	0.5	0.562	0.688	0.75	0.875	0.938	1.125
分	0.334	0.365	0.428	0.428	0.489	0.551	0.675	0.736	0.861	0.922	1.088
最大値	0.397	0.433	0.505	0.505	0.577	0.65	0.794	0.866	1.01	1.083	1.299
分	0.381	0.416	0.488	0.488	0.557	0.628	0.768	0.84	0.982	1.051	1.24
直流最大値	0.469	0.5	0.954	0.954	0.68	0.75	0.937	1.031	1.188	1.281	1.5
12 分	0.452	0.48	0.574	0.574	0.66	0.728	0.91	1	1.155	1.248	1.46
kmax	0.203	0.219	0.236	0.236	0.283	0.347	0.395	0.458	0.506	0.569	0.675
k分	0.187	0.203	0.222	0.222	0.268	0.33	0.375	0.437	0.483	0.515	0.627

競合製品と比較した競争上の優位性

特徴	標準六角ナット+ワッシャー	フランジ鋸歯状六角ナット
取り扱う部品	ナット、平ワッシャー、ロックワッシャーの 3 つの部品が必要です。つまり、部品を探す時間が増え、ゴミ箱で管理する SKU が増えます。	3 つすべてを 1 つのピースに組み合わせます。ゴミ箱からアイテムを 1 つ取り出すだけです。これにより、インベントリが簡素化され、インストールが高速化されます。仕事の途中での煩わしさが軽減されます。
インストール手順	平ワッシャーを装着し、次にロックワッシャーを装着してからナットを回す必要があります。糸を通し始めるときにすべてを所定の位置に保持するのは、特に狭い場所では骨が折れる可能性があります。	通常のナットと同じように回して取り付けます。フランジとセレーションはすでに存在しています。ワンステップ、完了です。簡単なので、繰り返しの作業にかかる時間を節約できます。
グリップ力	ロックワッシャーは張力を提供しますが、激しい振動によって時間の経過とともに変形したり緩んだりする可能性があります。平ワッシャーにより荷重は分散されますが、別部品ですのでずれることがあります。	鋸歯が表面に直接食い込みます。これにより、振動をうまく処理するフリクションロックが作成されます。フランジが固定されているため、クランプ荷重は常に均等に分散されます。ただそのままの状態です。
面接触	平座金は独立して回転します。締め付け時にズレると完全に接触しない場合があります。ロックワッシャーによって表面が不均一にえぐられてしまうこともあります。	フランジはナットの固体部分です。表面全体にわたって完全で一貫した接触が得られます。下の素材を保護し、常に安定したクランプ領域を提供します。
コストと在庫	あなたは 3 つの異なる部品を購入して在庫しています。たとえ個別に安くても、締結ジョイントあたりの合計コストは加算されます。ゴミ箱が増えると、在庫に縛られるお金も増えます。	1 つの部品を購入して在庫します。たとえナット 1 つよりもわずかに高いとしても、ワッシャーを節約できます。通常、ジョイントあたりのコストが安くなり、ビンのスペースも解放されます。
