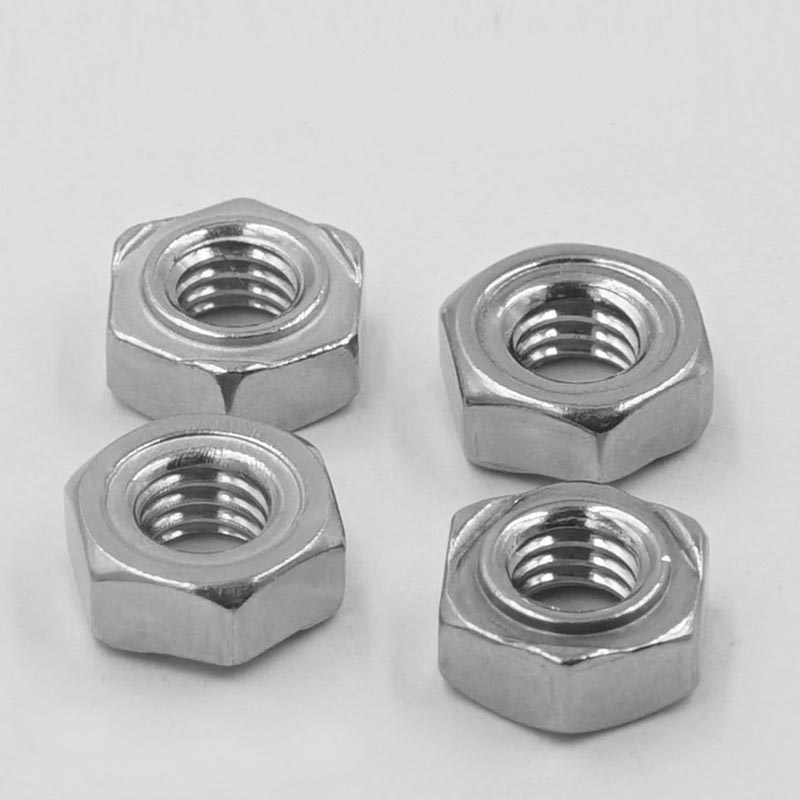

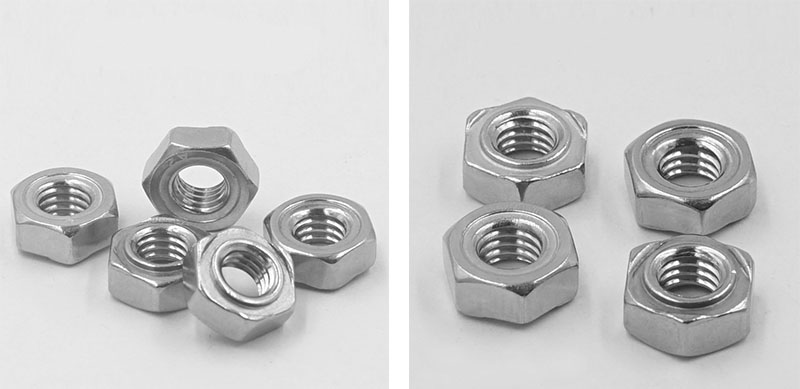

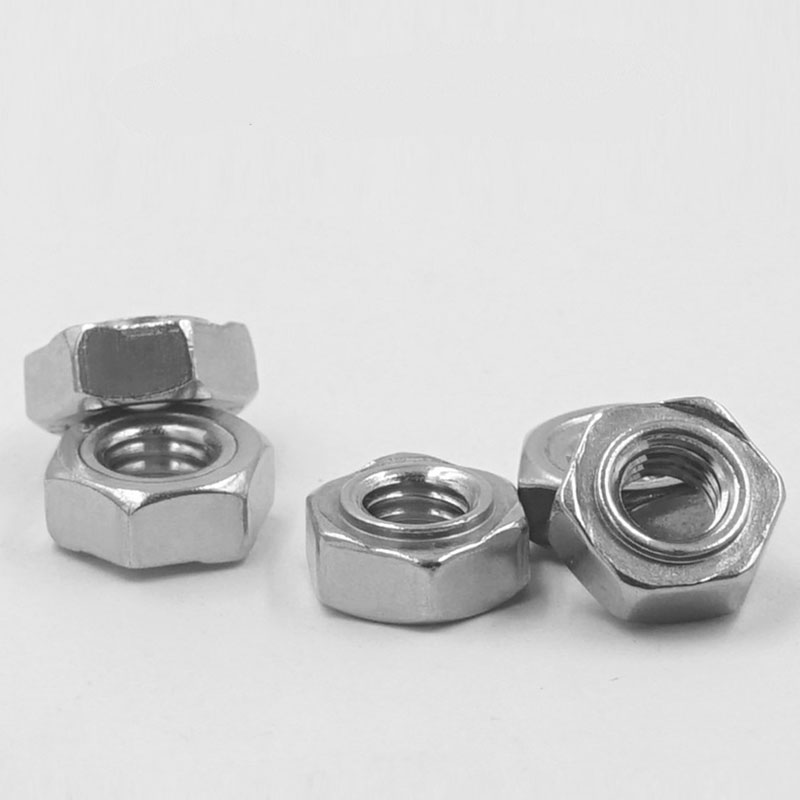

六角ウェルドナット

六角溶接ナットは、DIN 929 規格に準拠した特殊な締結具の一種です。形状は六角形で、底部に 3 つの溶接突起 (一部には位置決めピン付き) が付いています。これらは抵抗スポット溶接によって金属シートに永久的に固定され、その後のボルト接続のための高強度の雌ねじ穴を提供します。最大の特徴は、溶接後に緩まないことです。六角ウェルドナットは自動車、金属板、金型などの業界で広く使用されています。また、通常のナットが使用できない場所や、しっかりとした永続的なねじ接続が必要な場所でも使用され、固定雌ねじ接続点として機能します。

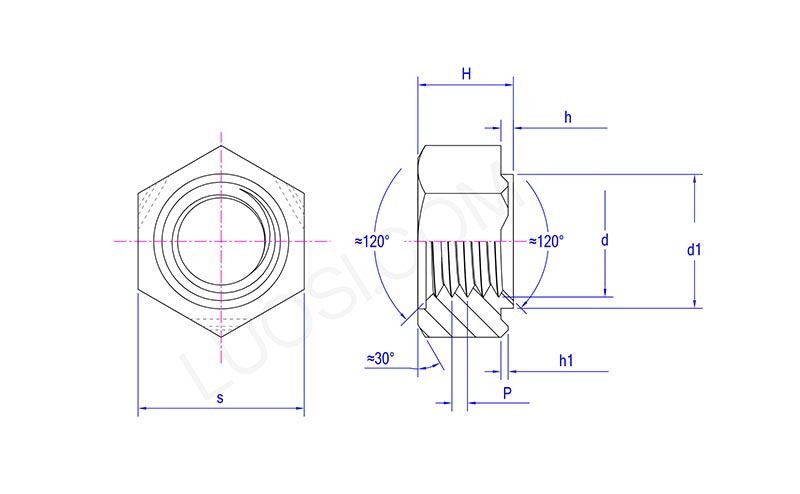

構造的特徴

六角溶接ナットの構造設計は、溶接の信頼性、位置決めの精度、組み立ての容易さという 3 つの主要な目標を中心にしています。

【1】六角形

（1）形状：正六角形。反対側の寸法は DIN 929 規格に準拠しています。締め付けには特別な工具を必要とせず、通常のオープンレンチやソケットレンチを使用して締め付けることができます。

（2）対辺幅：仕様により寸法が異なります。たとえば、M6 は 11mm、M8 は 14mm、M10 は 17mm です。レンチの接触面積を十分に確保してください。

（3）全高さ：通常ねじの呼び径の0.8～1.0倍です。ねじ込み長さを確保し、接続強度を確保します。

【2】底部溶接突起

（1）数量：3個（120°均一分布） 3 つの点で平面を決定し、六角ウェルド ナットが母材に確実に接触するようにします。ワーク表面に多少の凹凸があっても確実な溶接が可能です。

（2）位置：底面端部、溶接の安定性を向上させます。

（3）形状：球形または円錐形で、上部は滑らかです。抵抗溶接では電流が集中し、優先的に溶解して核を形成します。

（4）高さ：0.5～1.0mm（仕様、板厚により異なります）。母材との密着性を確保し、十分な溶融量を確保します。

【3】位置決めガイドピン（パイロット、オプション構造）

（1）ガイドピン径：ワークの下穴以下（例：φ9.6mmやφ11.6mmの場合はM8）

（2）ガイドピン高さ：1.5～2.5mm（基板の厚みに応じて選択）

【4】めねじ

（1）ねじ仕様：メートル並目ねじM3～M16（細目あり）、インチUNC1/4″～5/16″

（2）ねじ精度：6H（メートル法）、2B（インチ法）

（3）ねじ長さ：十分なねじのかかり長さを確保してください。

（4）ねじ方向：入口端面取り可能
