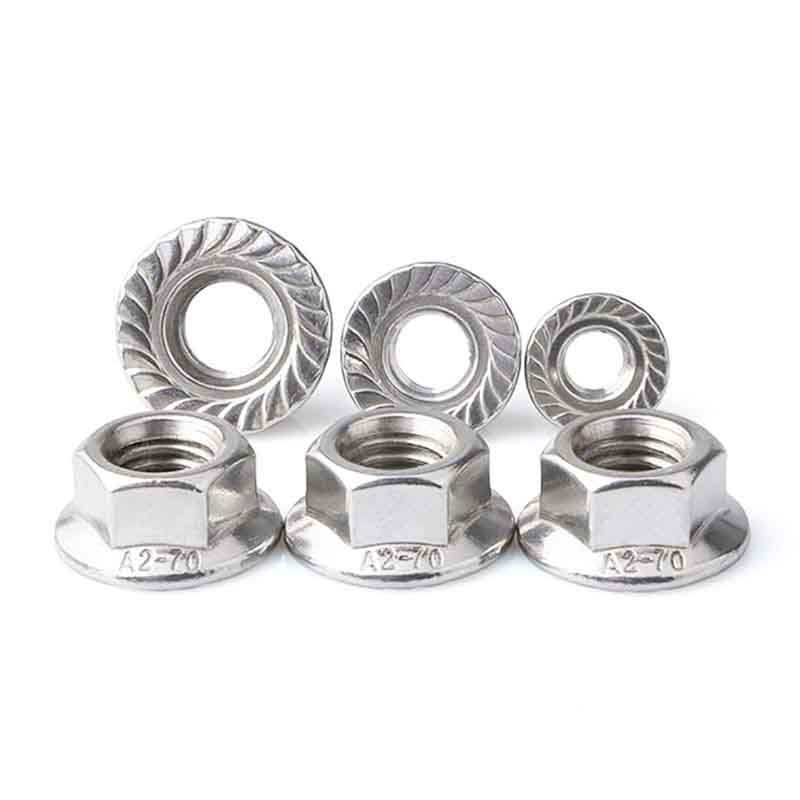

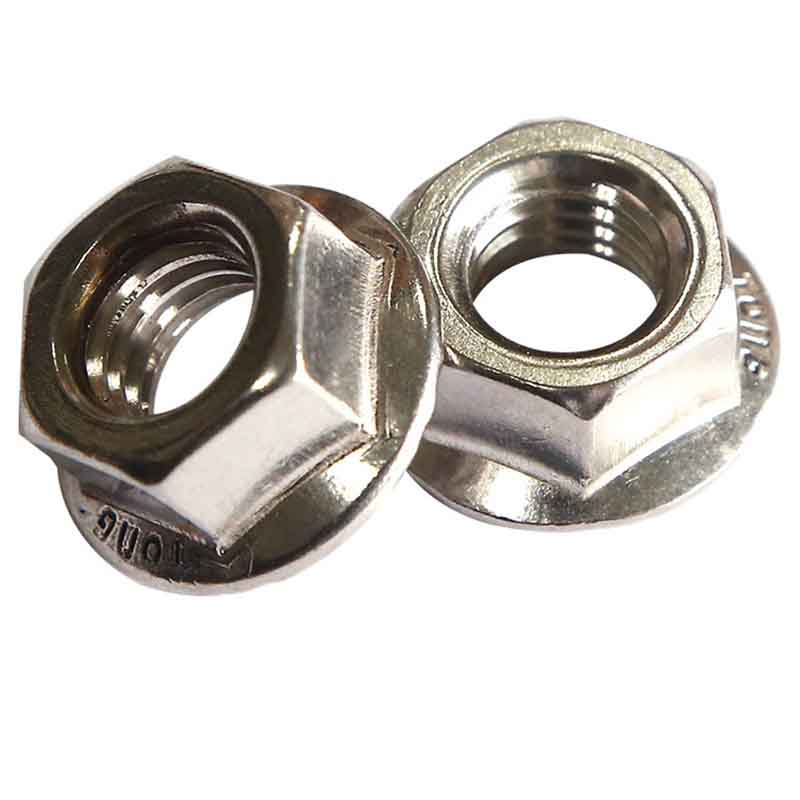

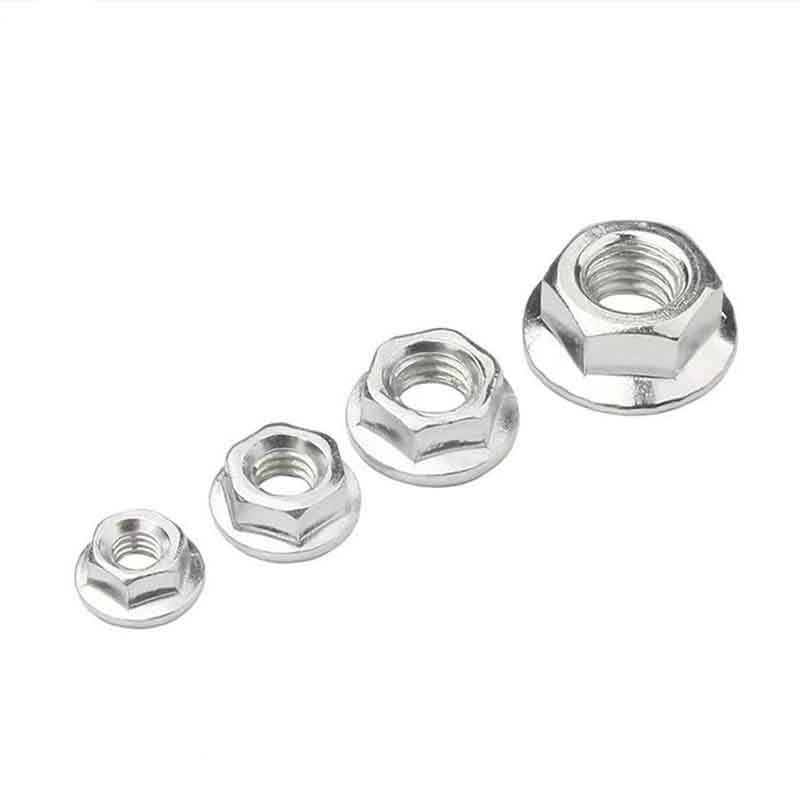

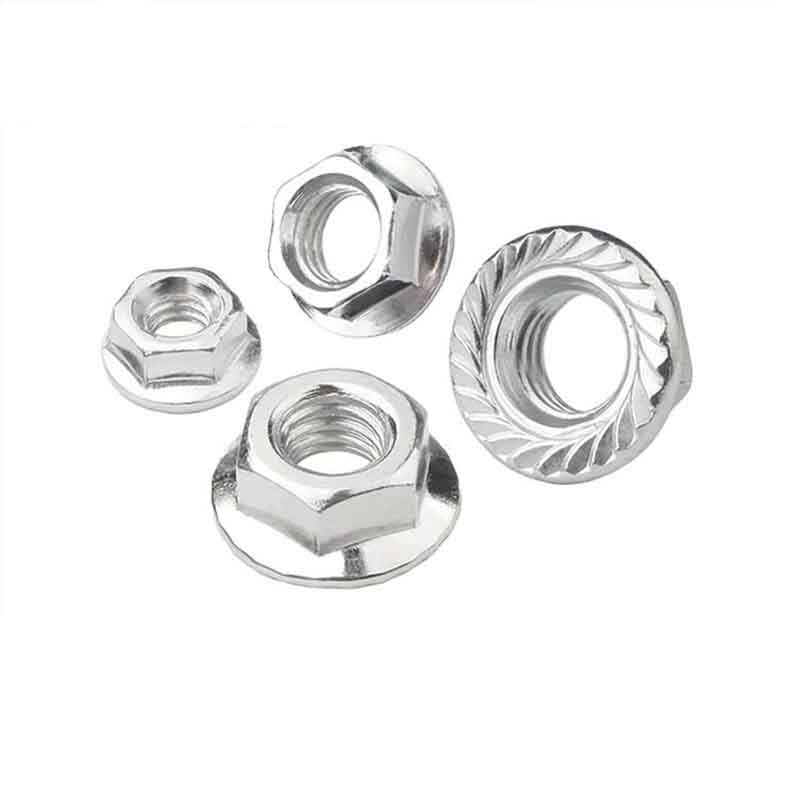

高効率フランジ付六角ナット

硬化鋼などの堅牢な材料で設計されたフランジ付き高効率六角ナットは、振動や高応力下での緩みに対する優れた耐性を備えています。Xiaoguo® は、鋼、ステンレス鋼、その他の材料を使用してこのナットを製造しています。

モデル:MS 21043E-1994

お問い合わせを送信

製品説明

高性能のフランジ付き六角ナットの寿命を延ばし、防錆性を高めるために、さまざまな表面処理が施されることがよくあります。一般的な選択肢には亜鉛メッキが含まれ、通常はそれを保護するために黄色、青色、または透明なクロム酸塩が施されます。厳しい環境向けには溶融亜鉛めっきがあります。さらに、ジオメットコーティング (デルタプロテクトのような亜鉛フレークのもの) と黒色酸化物もあり、見た目や基本的な保護に優れています。どちらを選択するかは、屋内か屋外か、化学薬品にさらされるかどうか、どの程度の防錆が必要かなど、使用場所によって異なります。そうすることで、ナットが長持ちし、強度が保たれます。

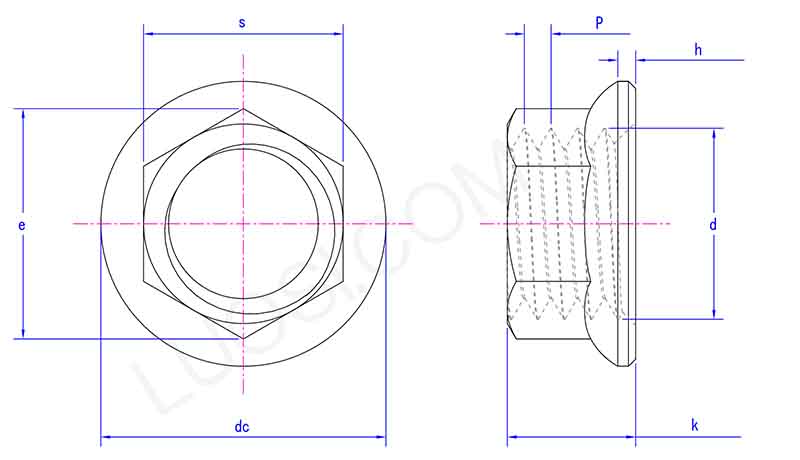

High Efficiency Hexagon Nuts With Flange parameter

月	#4	#6	#8	#10	1/4	5/16	3/8
P	40	32	32	32	28	24	24
直流最大値	0.206	0.244	0.29	0.33	0.42	0.52	0.62
分	0.171	0.207	0.244	0.277	0.347	0.419	0.491
kmax	0.125	0.141	0.188	0.188	0.219	0.268	0.282
k分	0.103	0.115	0.125	0.154	0.204	0.251	0.267
分	0.01	0.01	0.015	0.015	0.019	0.023	0.03
最大	0.158	0.19	0.221	0.252	0.316	0.378	0.44
分	0.15	0.181	0.213	0.243	0.304	0.367	0.43

規格と仕様

フランジ付き高効率六角ナットは、正確なサイズと機械的特性を設定する共通の国際規格に準拠しています。主な規格には ISO 4161 (以前は DIN 6926) および ASME B18.2.2 が含まれます。サイズには、六角二面幅 (AF)、全高、フランジ直径、ねじサイズ/ピッチ (M12x1.75 など) などが含まれます。フランジの直径が六角部分よりも大きいため、荷重が分散されます。一般的なメートルねじとインチねじのサイズがあり、通常は M5/M6 から M36、または 1/4 インチから 1.5 インチまであり、さまざまなエンジニアリングニーズに対応します。

アドバンテージ

Q: フランジ付き高効率六角ナットのフランジ設計は、標準ナットや別個のワッシャーと比較してどのように性能を向上させますか?

A: 当社の高強度六角ナットにはワイドフランジが内蔵されており、これは表面に接触する部分であり、クランプ力がより広い領域に分散されます。つまり、表面にかかる圧力が少なくなり、柔らかい素材を損傷する可能性が低くなります。また、別個のワッシャーが必要ないため、組み立てが迅速になり、部品数 (コストも) が削減されます。

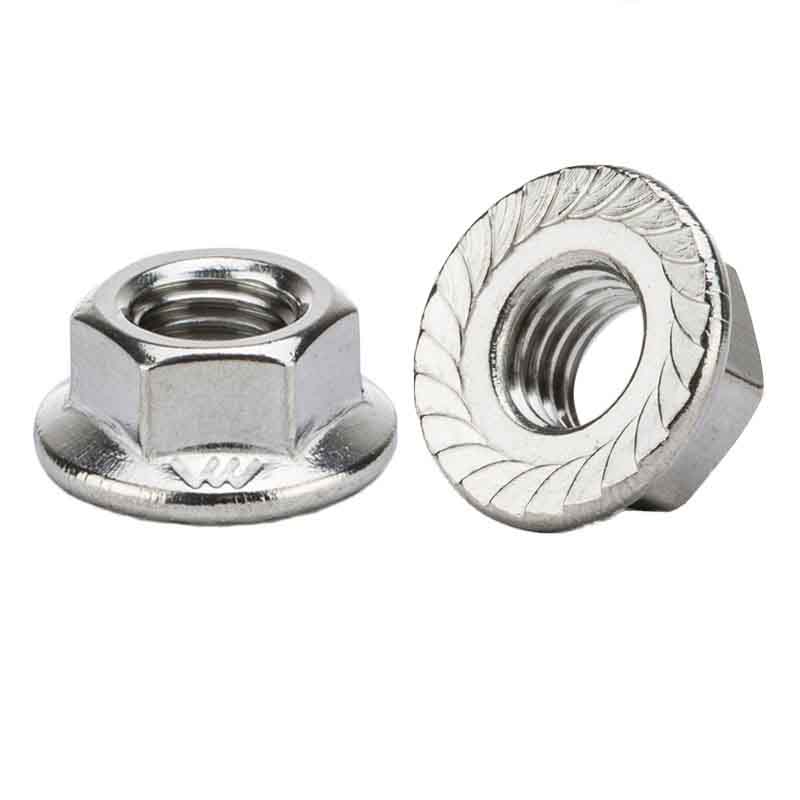

フランジ底部に小さなギザギザがあります。これらにより、振動に非常によく耐えられるため、荷物が動いても緩むことがありません。これは、別個のワッシャーを備えた通常のナットを使用する場合と比較して、大きな利点です。
