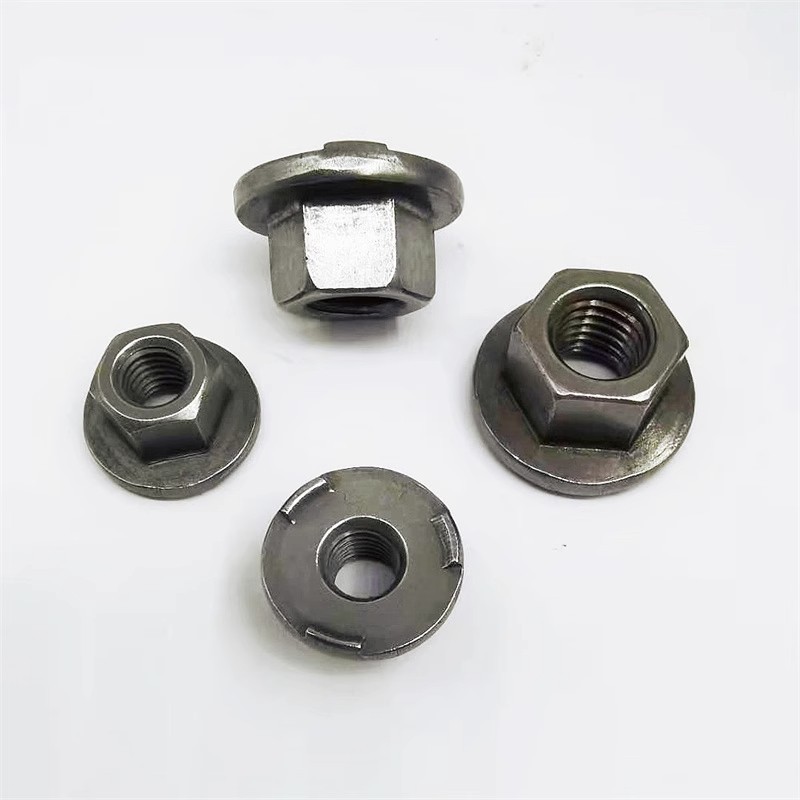

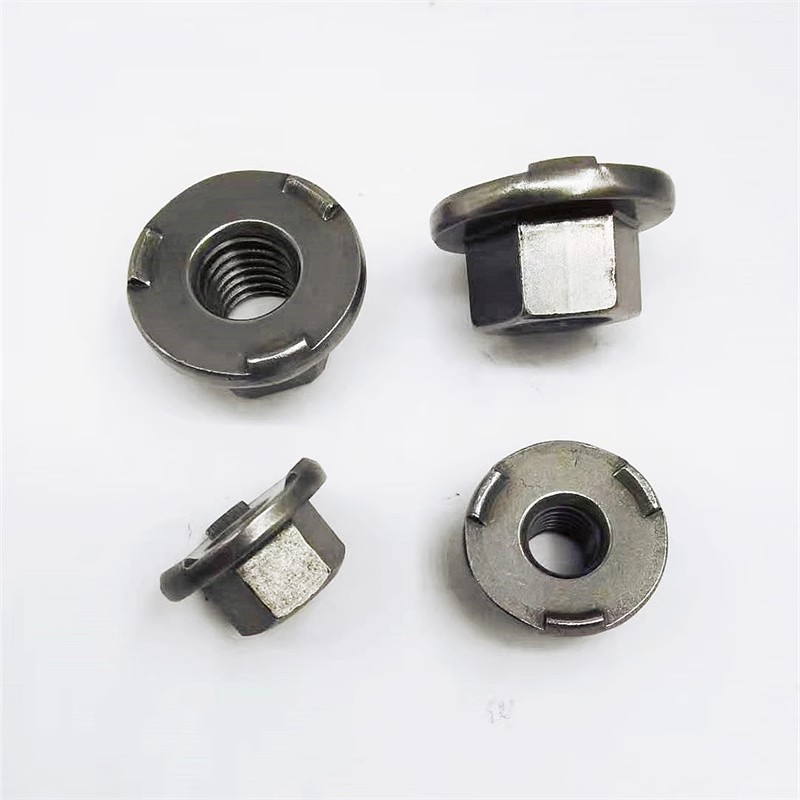

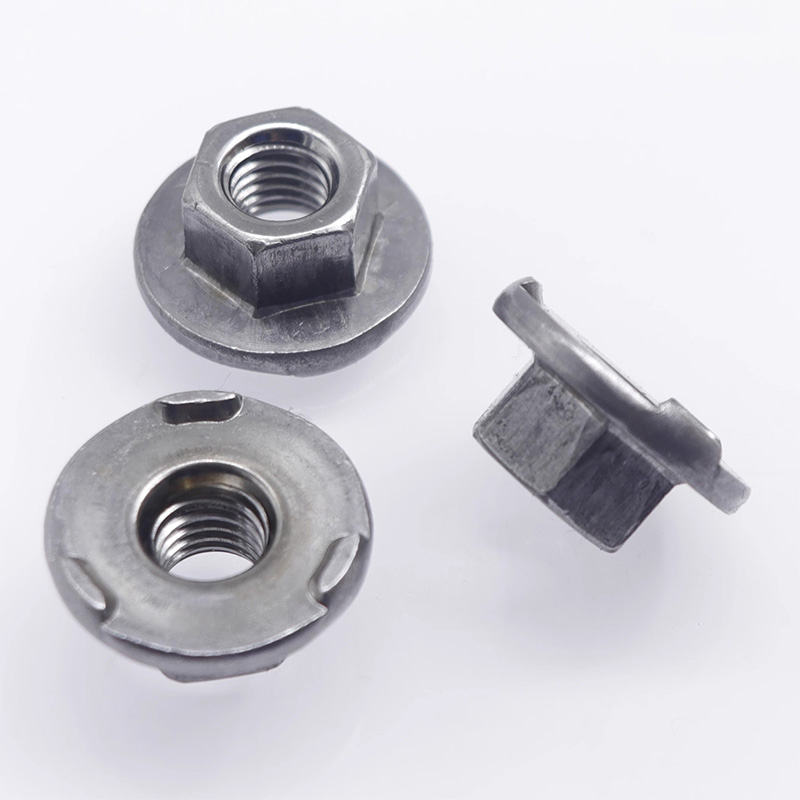

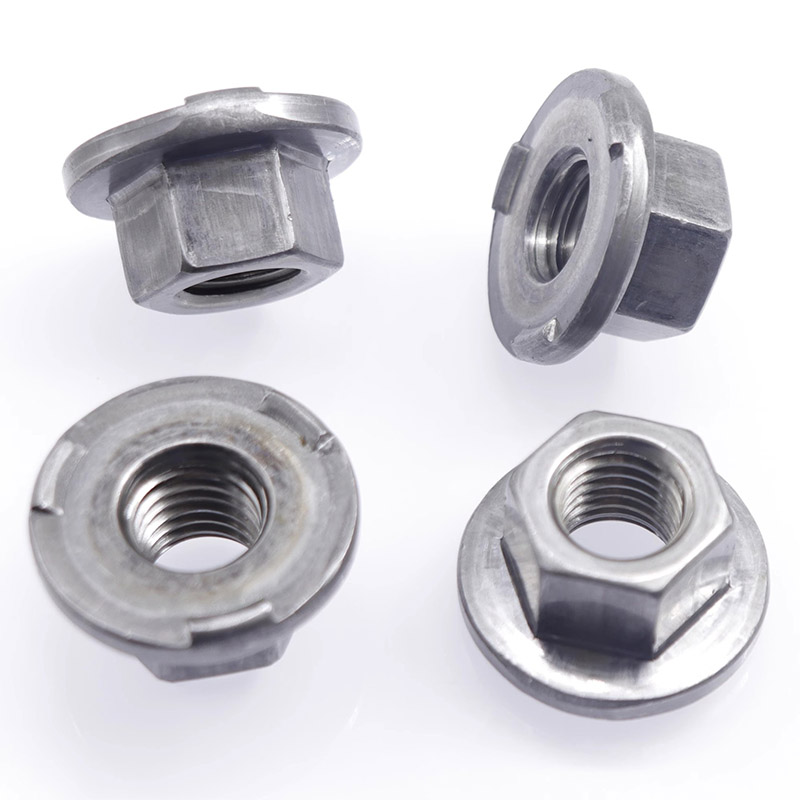

フランジ付きの高効率溶接ヘキサゴンナット

工場の精密生産ラインで生成されたフランジ付きの高効率溶接ヘキサゴンナットの設置は、通常、フランジを介してシートメタルまたは構造コンポーネントに投影溶接または抵抗スポット溶接を含みます。

モデル:QC/T 872-2011

お問い合わせを送信

製品説明

最高の錆保護または非磁性ナットが必要な場合、フランジ付きの高効率溶接溶接六角ナットは、AISI 304や316/lのようなオーステナイトステンレス鋼に入ります。これらのタイプは、錆、化学物質、高熱に対してよく耐えます。ステンレス鋼のものは、食品加工、医薬品、海洋環境、本当に腐食性の化学環境などの場所でうまく機能します。

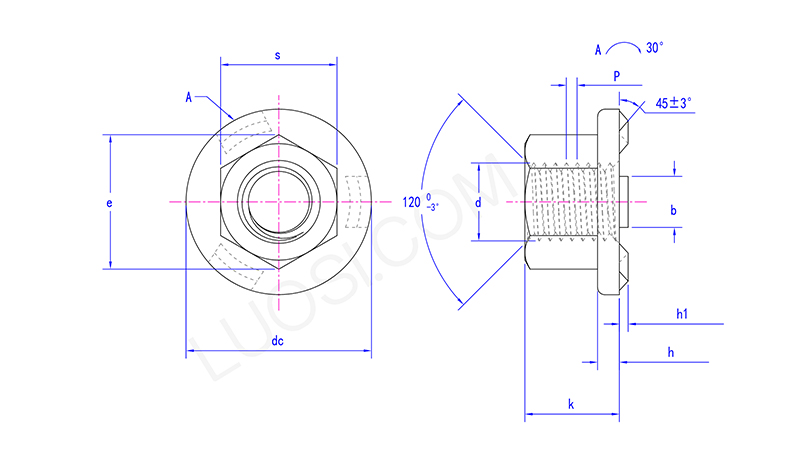

月	M5	m6	M8	M10	M12	M14	M16
P	0.8	1	1.25	1.5	1.75	2	2
H1 Max	0.9	0.9	1.1	1.3	1.3	1.3	1.3
H1分	0.7	0.7	0.9	1.1	1.1	1.1	1.1
DC Max	15.5	18.5	22.5	26.5	30.5	33.5	36.5
dc min	14.5	17.5	21.5	25.5	29.5	32.5	35.5
e min	8.2	10.6	13.6	16.9	19.4	22.4	25
Hマックス	1.95	2.25	2.75	3.25	3.25	4.25	4.25
H MIN	1.45	1.75	2.25	2.75	2.75	3.75	3.75
bマックス	4.1	5.1	6.1	7.1	8.1	8.1	8.1
b分	3.9	4.9	5.9	6.9	7.9	7.9	7.9
k min	4.7	6.64	9.64	12.57	14.57	16.16	18.66
Kマックス	5	7	10	13	15	17	19.5
s max	8	10	13	16	18	21	24
s min	7.64	9.64	12.57	15.57	17.57	20.16	23.16

アドバンテージ：

フランジ付きの高効率溶接ヘキサゴンナットは、いくつかの重要なことを行います。それは組み込みの洗濯機のように機能し、負荷を広げ、柔らかい表面が損傷を受けないようにします。また、溶接時に作業するために、より大きく、安定した領域を提供します。最も重要なことは、フランジは、振動、ショック、または動きの荷物が緩んでいる場合でも、通常のヘックスナッツよりも緊密な維持をするのに役立ちます。
